Re: Discussione su T-Project 6: Ossidiana - Un altro Overture "in aria"...

giovyy il Mer 17 Feb 2010 - 20:30

@robertor ha scritto:prova a ricontrollare tutte le saldature.
occhio che non ti sta suggerendo qualcosa uno preparato, io sono un profano.

Il fatto è che avevo sentito qualcuno con il mio stesso problema qui sul forum, ma non ricordo chi..
Non penso sia un problema di saldature..altri consigli?

giovyy il Mer 17 Feb 2010 - 20:33

Non posso non ringraziare Vincenzo!! L' autore di questo schema!!
Complimenti!!! Ha potenza da vendere!!

robertor il Sab 20 Feb 2010 - 9:31

ma a parte la potenza da vendere, altre impressioni?

giovyy il Sab 20 Feb 2010 - 10:28

@robertor ha scritto:ma a parte la potenza da vendere, altre impressioni?

Ha dei bassi molto profondi, scalda molto!! Suono molto pulito e cristallino. Non distorce minimamente, nemmeno con il potenziometro al max! L'ho provato (e ora sta funzionando) con delle JBL LX44 da 8 Ohm, si sente benissimo. A mio parere è ottimo. Premetto che non ho avuto modo di provare gli altri overture national.
Un ultima cosa: è molto sensibile come chip, se il cavetto rca è inserito nell'ingresso ma non nella sorgente, si sentono i 50Hz (penso sia normale).
Se hai qualche dubbio chiedi pure!
Ciao.

robertor il Sab 20 Feb 2010 - 13:54

sorry la massa dell'out si preleva dal Vin -?
oppure, visto che tutte le masse vanno su un unico punto, posso collegarmi lì?

Vincenzo il Sab 20 Feb 2010 - 14:58

@robertor ha scritto:sorry la massa dell'out si preleva dal Vin -?
oppure, visto che tutte le masse vanno su un unico punto, posso collegarmi lì?

No, dal GND. V- è la tensione negativa, non la massa.

robertor il Sab 20 Feb 2010 - 16:24

sorry, forse interpreto male il datasheet.
gli unici piedini che devono essere tenuti sono:

- 1 V+
- 3 output
- 4 V-
- 7 Vin +
- 8 Vin -

il resto viene fisicamente eliminato.
sul V+ e sul V- (piedini 1 e 4 rispettivamente) andranno collegate le due tensioni che usciranno dal trafo, sull' output andrà collegato il polo caldo del diffusore, sul 7 andrà collegato il polo caldo in ingresso e sull'8 il polo freddo in ingresso.
ti ringrazio se mi correggi se trovi qualcosa di sbagliato.
nel datasheet non trovo piedini di GND quindi presumo che l'unico punto di GND, dove andrà collegato anche lo 0 del trafo e il terra dell'impianto elettrico, farà anche da connessione per il polo freddo dell'output.

thanks.

giovyy il Dom 21 Feb 2010 - 11:26

@robertor ha scritto:sorry, forse interpreto male il datasheet.
gli unici piedini che devono essere tenuti sono:

- 1 V+
- 3 output
- 4 V-
- 7 Vin +
- 8 Vin -

il resto viene fisicamente eliminato.
sul V+ e sul V- (piedini 1 e 4 rispettivamente) andranno collegate le due tensioni che usciranno dal trafo, sull' output andrà collegato il polo caldo del diffusore, sul 7 andrà collegato il polo caldo in ingresso e sull'8 il polo freddo in ingresso.
ti ringrazio se mi correggi se trovi qualcosa di sbagliato.
nel datasheet non trovo piedini di GND quindi presumo che l'unico punto di GND, dove andrà collegato anche lo 0 del trafo e il terra dell'impianto elettrico, farà anche da connessione per il polo freddo dell'output.

thanks.

Sul pin 8 va collegata SOLO la resistenza da 22k, il polo freddo dell'ingresso va a massa, così come il polo freddo dell'output.
E' chiaro?

giovyy il Dom 21 Feb 2010 - 11:34

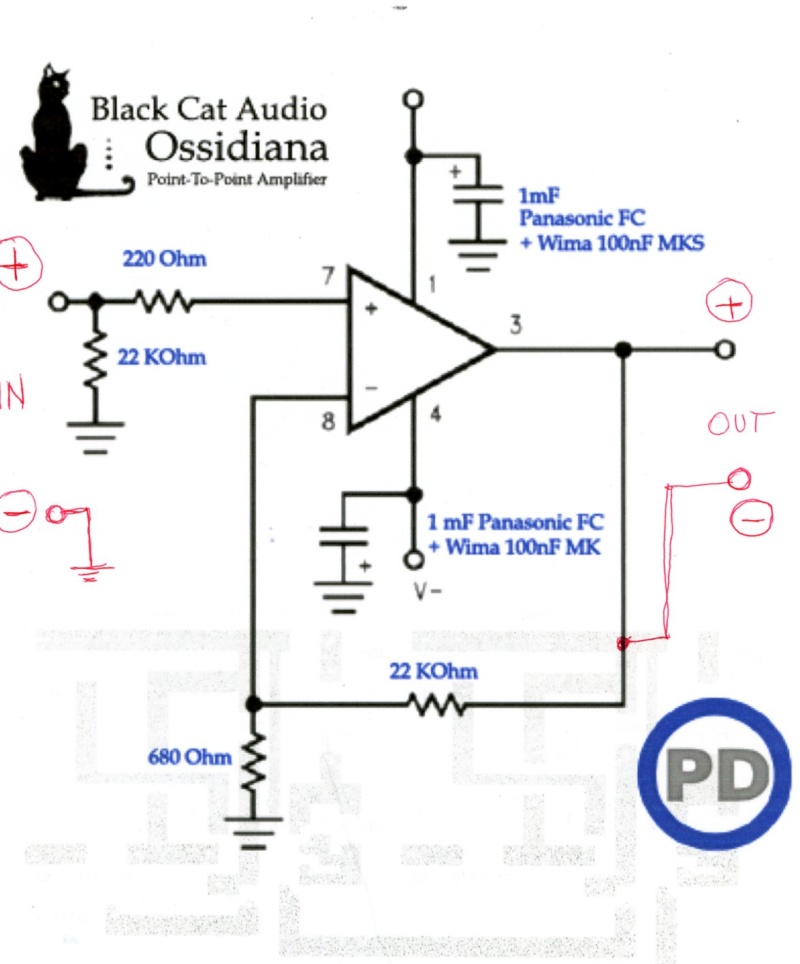

Robertor deve essere così

http://i66.servimg.com/u/f66/12/46/21/31/img54011.jpg

robertor il Dom 21 Feb 2010 - 15:47

ok, chiaro.

GRAZIE

florin il Dom 21 Feb 2010 - 17:08

@robertor ha scritto:sorry, forse interpreto male il datasheet.
gli unici piedini che devono essere tenuti sono:

- 1 V+
- 3 output
- 4 V-
- 7 Vin +
- 8 Vin -

il resto viene fisicamente eliminato.
sul V+ e sul V- (piedini 1 e 4 rispettivamente) andranno collegate le due tensioni che usciranno dal trafo, sull' output andrà collegato il polo caldo del diffusore, sul 7 andrà collegato il polo caldo in ingresso e sull'8 il polo freddo in ingresso.
ti ringrazio se mi correggi se trovi qualcosa di sbagliato.
nel datasheet non trovo piedini di GND quindi presumo che l'unico punto di GND, dove andrà collegato anche lo 0 del trafo e il terra dell'impianto elettrico, farà anche da connessione per il polo freddo dell'output.

thanks.

robertor il Lun 22 Feb 2010 - 11:20

hai ragione, ma so de coccio

.
certe volte le c@@@@@@@@e mi vengono naturali.

robertor il Gio 4 Mar 2010 - 15:28

eccolo:

i pro: beh, intanto suona!

i contro: un quasi impercettibile ronzio che non varia con il volume. la riproduzione lo copre totalmente e logicamente ma sapere che c\'è mi infastidisce.

progetto molto valido anche per i dummie come me e di realizzazione tutto sommato facile facile.

LM3875 con carico di 4 Ohm dei miei full range non fa una piega.

ottimo e un GRAZIE a vincè che l'ha messo in pratica.

giovyy il Gio 4 Mar 2010 - 15:33

@robertor ha scritto:eccolo:

i pro: beh, intanto suona!

i contro: un quasi impercettibile ronzio che non varia con il volume. la riproduzione lo copre totalmente e logicamente ma sapere che c'è mi infastidisce.

progetto molto valido anche per i dummie come me e di realizzazione tutto sommato facile facile.

LM3875 con carico di 4 Ohm dei miei full range non fa una piega.

ottimo e un GRAZIE a vincè che l'ha messo in pratica.

bene! il 3875 è ottimizzato per carichi da 8 ohm però..

robertor il Gio 4 Mar 2010 - 15:37

grazie per la precisazione.
avevamo già trattato l'argomento con vincenzo che aveva dato il suo consenso.

di sicuro non cambio i diffusori

.

Vincenzo il Gio 4 Mar 2010 - 15:41

Bravo Roberto! Per il ronzio, prova a spostare il cavo dell'interruttore di accensione dalla camera del canale sinistro. Molto bello il ferro!
Per quanto riguarda il carico... dipende... Roberto ha due diffusori facilissimi da pilotare, anche se da 4 ohm

giovyy il Gio 4 Mar 2010 - 15:44

@Vincenzo ha scritto: Roberto ha due diffusori facilissimi da pilotare, anche se da 4 ohm

Vincenzo per facilissimi intendi che hanno un alta sensibilità? Quanti dB?

madqwerty il Gio 4 Mar 2010 - 15:50

è bellino proprio Robertor, complimenti ! Smile

tutto a comparti isolati tra loro, e ha una faccia bella solida Cool

potevi stare un po' più corto con le connessioni, ma non credo che il tuo lieve problema venga da qui..
hai già fatto le varie considerazioni sulle masse e la connessione a terra?

robertor il Gio 4 Mar 2010 - 15:52

94 db, 40-16000 sono i dati di targa dei saba greencone con il magnete in alnico.

ok vincenzo, proverò con il far passare il cavo della 220 sotto il trafo e a migliorare tutte le masse che vanno a stella, magari twistando i cavi.

il cabinet così come il ferro sono un recupero di un ampli telefunken anni '80.

giovyy il Gio 4 Mar 2010 - 16:05

@robertor ha scritto:94 db, 40-16000 sono i dati di targa dei saba greencone con il magnete in alnico.

ok vincenzo, proverò con il far passare il cavo della 220 sotto il trafo e a migliorare tutte le masse che vanno a stella, magari twistando i cavi.

il cabinet così come il ferro sono un recupero di un ampli telefunken anni '80.

Ah vabbè sono più sensibili dei miei diffusori.. Hello

Vincenzo il Gio 4 Mar 2010 - 16:19

@giovyy ha scritto:
@robertor ha scritto:94 db, 40-16000 sono i dati di targa dei saba greencone con il magnete in alnico.

ok vincenzo, proverò con il far passare il cavo della 220 sotto il trafo e a migliorare tutte le masse che vanno a stella, magari twistando i cavi.

il cabinet così come il ferro sono un recupero di un ampli telefunken anni '80.

Ah vabbè sono più sensibili dei miei diffusori..

Non è un problema solo di sensibilità: sono fullrange senza filtro + supertweeter

giovyy il Gio 4 Mar 2010 - 16:35

@Vincenzo ha scritto:
@giovyy ha scritto:
@robertor ha scritto:94 db, 40-16000 sono i dati di targa dei saba greencone con il magnete in alnico.

ok vincenzo, proverò con il far passare il cavo della 220 sotto il trafo e a migliorare tutte le masse che vanno a stella, magari twistando i cavi.

il cabinet così come il ferro sono un recupero di un ampli telefunken anni '80.

Ah vabbè sono più sensibili dei miei diffusori..
Non è un problema solo di sensibilità: sono fullrange senza filtro + supertweeter

Ok, gentilissimo come sempre!

giovyy il Dom 27 Giu 2010 - 15:57

OT: Vincè torna!!!!!!!!!!!!!!!

gigi6c il Mer 24 Nov 2010 - 9:27

Mi permetto di inserirmi in questo punto non prima DI AVER FATTO I COMPLIMENTONI AL GURU REALIZZATORE DEL PROGETTO.
Posto lo schema di un'alimentatore duale che funziona benissimo.
Spero possa essere di aiuto.Si possono sempre inserire inserire i condensa poli da 100nf come bay-pass sugli elettroli.
Il mio non li mmonta e funziona alla grande.

Piccola nota.Dopo aver utilizzato per diversi progetti le alimentazioni Swit.per intenderci quelli usati dai pc, il mondo e' cambiato.
In particolare zero assoluto rumori di fondo di correnti parassitarie ecc.ecc.ecc.
Provare per credere.

gigi6c il Mer 24 Nov 2010 - 9:42

Ripeto anche qui i miei COMPLIMENTONI, per un cultore come me degli on-air è una libidine visiva.
Alcuni aspetti tecnici sono interessanti del soldato in questione.sono Le tensioni di lavoro da 20V a ben 84V duali.
Ormai con tutti gli ampli che ho costruito provero anche questo, in quanto potro utilizzare tutta la potenza di questo BESTIONE

ne ho 2 identici.
VERI COMPLIMENTI ANCORA.
