YS-A1 un clone A1 quasi perfetto

Ciao a tutti, dopo aver tanto letto su questo forum dei vari cloni dell'amplificatore per cuffie Beyerdynamic A1 ho deciso di prenderne uno sulla baia e di condividere la mia esperienza con questo mio primo post nel forum.
Per la precisione ho preso il YS-A1, solo la scheda. Un anno fa era sui 50 euri spedita, ora un pochino di più mi pare.

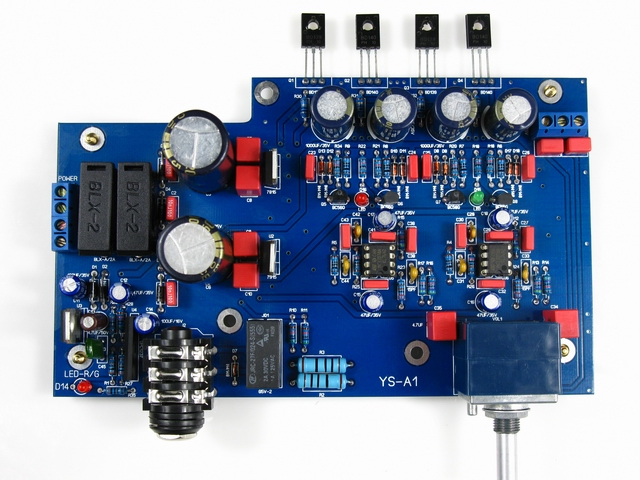

Mi sembrava il più simile all'originale e il meglio montato come componenti:

Prime impressioni di ascolto ottime, ma ho sempre avvertito un leggero ronzio, tipico dei 50 Hz. Lo fa in tutte le situazioni possibili, scheda in aria, inscatolata con chassis a terra, massa collegata a terra oppure no, è indifferente al volume...ecc ecc.
Per quanto piccolo fosse (si udiva solo tra un brano e l'altro, facendoci attenzione) ho deciso che non era accettabile per un ampli per cuffie, e poi non credo che l'originale possa avere questo difettuccio ed essere venduto a 800 euri!!!
Ho iniziato a confrontare l'originale col clone. Ho subito notato che la disposizione dei componenti, nella zona del relè di protezione, non è uguale.

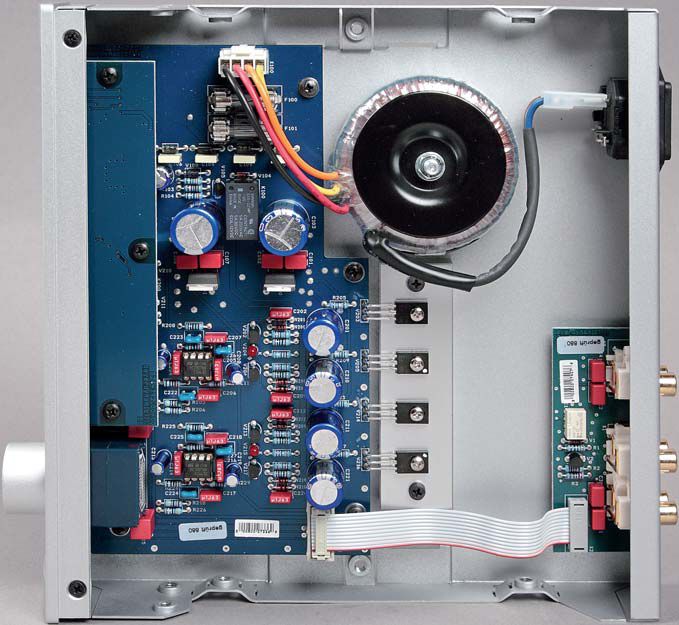

Ecco l'originale:


ho reperito lo schema in un'altra discussione su questo forum
https://www.tforumhifi.com/t30697p15-il-mio-a1-clone-e-morto
e ho iniziato le indagini. Per prima cosa ho visto che la tensione che alimenta il relè è fornita da un regolatore 7812. All'ingresso del regolatore la tensione è raddrizzata a singola semionda, con un solo diodo e un condensatore.
Ho aggiunto il secondo diodo per fare il raddrizzatore a doppia semionda. Differenza audio nulla, ma male non gli ha fatto.
Poi ho provato a tagliare e spostare le piste che alimentano il relè, che passano proprio in mezzo al connettore jack. Un piccolo miglioramento l'ho avuto, ma non era quella la cosa importante.
Dopo tante prove ho misurato il ripple sulla tensione che alimenta i transistor finali. Questa tensione è solo raddrizzata e presa subito dopo i diodi, dagli elettrolitici. Il ripple è 200 mV.
Mumble mumble...provo a raddoppiare i condensatori elettrolitici, mettendo in parallelo altri 2200 uF. Diminuisce lievemente, ma ancora non ci siamo.
Taglio la testa al toro....anzi..taglio le piste che portano la tensione ai transistor.
In mezzo ci metto una resistenza da 10 ohm 1W, e a valle di questa l'altro C da 2200 uF verso massa. Il classico filtro RC passa basso come si usa negli alimentatori per valvole.
Lo faccio sia sulla tensione positiva che negativa. Il ripple scende a 40 mv, la caduta di tensione sulla R è meno di un volt e finalmente....zero ronzii!!!!

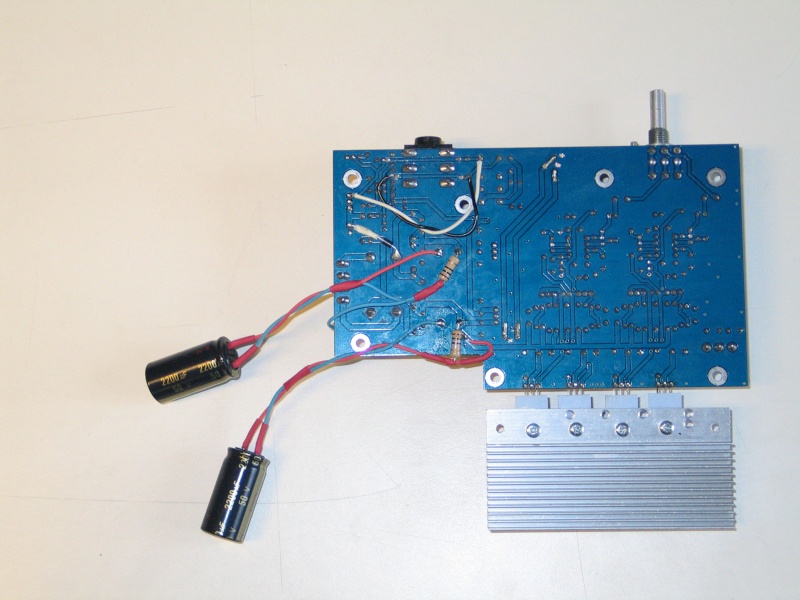

La scheda sembra un campo di battaglia:


ma richiuso il tutto nella scatola (una Galaxy) fa la sua figura:





Ho provato anche a motargli gli OPA627 con relativi adattatori, ma stranamente non esce suono!
Eppure gli OPA funzionano, li ho provati su un generatore di funzioni e vedo i segnali perfettamente. Boh..se non sbaglio qualcuno del forum ha avuto dei problemi con gli stessi OPA sul clone fratello, il Clone A1 Gold. Indagherò meglio quando ho voglia...
Tornando al suono di questo ampli per cuffie, provato con le AKG K550, per me è favoloso. Gamma medio bassa corposa e non invadente, suona caldo come piace a me.
Facendo un confronto con la scheda audio Line6 Pod Studio GX, il suono è molto più pieno e profondo mentre il Gx è più analitico e forse un po più esteso sulla gamma alta, ma troppo freddo per i miei gusti.
Che dire, sono molto soddisfatto del YS-A1, ma se vi da fastidio un minimo ronzio dovrete metterci le mani sopra.
Mi piacerebbe sapere se anche il clone gold aveva questo difettuccio e soprattutto se ce l'ha l'originale!! Circuitalmente sembrano uguali, sarà il layout a fare la differenza? Eppure non era un problema di disturbi captati in giro...non saprei.
Comunque...ora è musica!!

Ti faccio i miei complimenti e ti ringrazio, penso a nome del forum sennò a nome mio , di aver condiviso questa esperienza con relativa soluzione.
Quindi dopo le modifiche questo clone come si compara all'originale? è paragonabile mi pare di capire...

Io ho l'altro clone dell'A1, per intenderci il Gold.
Suona bene, anche se non ho mai sentito l'originale Beyer.. l'unico appunto è che mi sembra abbia un volume un po' basso come sensibilità di ingresso.
Esco dal pre dall'uscita monitor e con gli ingressi linea ancora si riesce ad avere un volume apprezzabile di ascolto.
Con il vinile invece devo arrivare a fine corsa e il prezzo che devo pagare è che entra frequentemente la protezione.

Complimenti per la risoluzione.

L'ho provato appoggiato con del biadesivo+distanziali di plastica (rocchetti del filo interdentale) ad una tavoletta di legno e con un dissipatore molto simile a quello che hai utilizzato tu (appartenente ad un vecchio alimentatore ATX) ma era silenziosissimo.
...Ho letto che l'originale non ha la protezione per le cuffie.

Ora che l'ho ascoltato e mi piace ho ordinato il contenitore originale cinese.
Farò sapere se inscatolato dà problemi.

P.S. Che fusibili hai trovato montati? Io dei 5 Ampere

P.S. Che fusibili hai trovato montati? Io dei 5 Ampere

dei fusibili non saprei...non ho mai aperto il portafusibili per vedere cosa monta.

... l'unico appunto è che mi sembra abbia un volume un po' basso

Il volume lo tengo a meno di metà e già spinge da paura. Io l'ho collegato all'uscita rec-out dell'ampli Puccini. Per provarlo lo collegavo anche all'uscita cuffie del portatile e dovevo abbassare ancora il volume. Non ho provato a collegarlo direttamente all'uscita rca del DAC ad esempio, ma lo farò presto.
Sicuro che 'A1 originale non ha la protezione per le cuffie? Il relè lo vedo sullo stampato. Purtroppo neppure io ho avuto la possibilità di provare l'originale, sarebbe davvero un bel confronto!

ma era silenziosissimo

Per quanto riguarda il ronzio...fortunato te allora. Ma non avverti proprio nulla tra un brano e l'altro? Che impedenza hanno le tue cuffie? Le mie 32. Leggendo su un forum straniero c'era un altro tizio che lamentava la stessa cosa e alla fine l'ha buttato!! Se cerchi su google ys-a1 white noise o qualcosa di simile lo trovi.

Boh... io ho questa storia qui.
Insomma, mi sembra impossibile che per ascoltare il phono devo andare a tutto volume, la Grado è comunque una testina MM ed esce a buona tensione (4v)
sul finale con i linea mai e poi mai vado oltre ore 10 del pot del preampli, pena inimicizie con i vicini e con il vinile al massimo ad ore 13 per sentire molto bene.

Questo l'ha mai provato nessuno sul forum? il clone del Lehmann?

http://www.ebay.it/itm/110849643136?ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649

Bravo!
Non sono un esperto quindi potrei dire una sciocchezza, ma sostituire il 7812 con altro regolatore?

sostituire il 7812 con altro regolatore?

alla fine la soluzione l'ho avuta livellando la tensione dei transistor, che non c'entra niente col 7812 del relè. L'ho anche cambiato per prova...ho tolto il regolatore made in china montato sopra per metterne uno originale di marca. La stessa cosa l'ho fatta per i transistor, che erano cinesi e ho messo degli originali ST, ma non era cambiato nulla

misterGI ha scritto:

sostituire il 7812 con altro regolatore?

alla fine la soluzione l'ho avuta livellando la tensione dei transistor, che non c'entra niente col 7812 del relè. L'ho anche cambiato per prova...ho tolto il regolatore made in china montato sopra per metterne uno originale di marca. La stessa cosa l'ho fatta per i transistor, che erano cinesi e ho messo degli originali ST, ma non era cambiato nulla

Leggendo dal telefonino mi ero perso qualcosa.
Grazie per aver condiviso questa esperienza!

ma era silenziosissimo

Per quanto riguarda il ronzio...fortunato te allora. Ma non avverti proprio nulla tra un brano e l'altro? Che impedenza hanno le tue cuffie? Le mie 32. Leggendo su un forum straniero c'era un altro tizio che lamentava la stessa cosa e alla fine l'ha buttato!! Se cerchi su google ys-a1 white noise o qualcosa di simile lo trovi.[/quote]

300 ohm nominali, Sennheiser HD540 refII

Gas ha scritto:

300 ohm nominali, Sennheiser HD540 refII

non è che per caso riesci a provarlo con delle cuffie da 32 ohm? Anche quelle piccoline portatili per intenderci...così magari ci togliamo
un dubbio...

misterGI ha scritto:

Gas ha scritto:

300 ohm nominali, Sennheiser HD540 refII

non è che per caso riesci a provarlo con delle cuffie da 32 ohm? Anche quelle piccoline portatili per intenderci...così magari ci togliamo
un dubbio...

Ora non ho tempo, ci rimetto le mani quando mi arriva il case cinese.

Gas ha scritto:
Ora non ho tempo, ci rimetto le mani quando mi arriva il case cinese.

grazie, restiamo in attesa allora!

Ho messo la scheda sul semiguscio del case originale senza poter applicare la placca frontale: purtroppo non mi hanno spedito i distanziali e quelli che ho, i rocchetti del filo interdentale, sono un paio di mm troppo bassi.

Non fa rumore nemmeno con le Beyer DT880 da 32 Ohm. Silenziosissimo. Sorgente: Sansa Clip con cavetto volante.

Quando riuscirò a chiudere il case vi aggiorno.

boh, sarò stato sfigato allora, ma nel mio il ronzio si sentiva nettamente.
Ora che l'ho sistemato cmq me lo sto godendo

Confermo. Silenziosissimo.

con gli OPA627 mi sta dando grandi soddisfazioni!
Forse avevo sbagliato qualcosa prima...o forse è stato che avevo cambiato solo uno dei due originali per vedere se all'oscilloscopio c'erano differenze tra i due canali e in quel modo non aveva funzionato. Ora tutto montato con OPA627 suona alla grande!

Bel lavoro....bellissimo con il case!

grazie!! E' stato divertente assemblare il tutto come volevo, scegliendo il case, il pulsante ecc...

Dopo mesi di prove con questo ampli posso darvi alcune impressioni sugli operazionali con cui l'ho ascoltato. Premetto che non sono un esperto recensore di HIFI e quindi i miei commenti saranno brevi e del tutto opinabili magari...Inoltre certe differenze sono davvero minime e difficili da valutare, perchè nel complesso suonano tutti bene!
1) ST MC33078N. Questi sono gli originali. Già si sente bene così, ma trovo il suono un pochino scuro
2) OPA627. Qui il suono si apre in modo immenso. Suono ricco di dettagli e la scena musicale ci guadagna. A voler trovare un difetto, gli alti a volte troppo esuberanti, specialmente in alcuni brani con "S" cantate e movimenti delle dita sulle corde di chitarra...
3) Texas Instrument LME49990. Da questi mi aspettavo molto e così è stato. Suono naturale, sempre controllato sia sugli alti che i bassi, davvero ottima anche la scena musicale. Unico minimo difetto..su questo ampli sento un leggero fruscio, tipo rumore bianco, tra un brano e l'altro. Con gli altri OpAmp non lo sento invece. Peccato, se no sarebbe stato perfetto.
4) Texas Instrument LME49720H (quello con il case metallico). Da questi OpAmp non sapevo bene cosa aspettarmi e invece mi hanno davvero colpito (positivamente). Direi quasi tutto come il precedente, senza però il leggero fruscio! Di contro ha un leggero aumento dei bassi, che a lungo andare un po mi stanca l'ascolto, e forse una scena musicale leggermente inferiore, ma su questo il confronto è davvero arduo.
Per ora ho lasciato montato il 49990, nonostante il leggerissimo fruscio che tanto durante la riproduzione non si avverte.

ciao, che ne dici di aprire un thread specifico di "opamp rolling" nella sezione "cuffie"?
così da poter avere un thread unico dove poterne discutere senza pescare le info qua e là

volentieri...che faccio cancello questo e lo apro come nuovo thread?

nono penso che un copia-incolla del post precedente nel nuovo thread possa bastare!
mi stavo rileggendo questo thread e credo proprio di avere lo stesso problema che avevi tu...una sorta di BZZZZ che con cuffie a bassa impedenza è leggermente udibile(almeno col brano in pausa altrimenti nulla) ho collegato la terra del trasformatore alla iec,lo schermo il pot alla massa(avevo dei disturbi anche qua totalmente risolti con questa operazione) ma il piccolo ronzio rimane.
ho potuto provare solo con cuffie al massimo di 70 ohm e già mi sembra di non avvertire più nulla ma con le 32 e 24 è presente!non sò se sono in grado di fare la tua modifica...se non mi frigge i driver delle cuffie posso anche sopportarlo tutto sommato, ci potrebbe essere il rischio?

io l'ho usato solo con cuffie a bassa impedenza, non ho potuto provare altri tipi di cuffia. Pure io ho la terra collegata allo chassis che a sua volta collega lo schermo del potenziometro...ma il ronzio vero e proprio l'ho risolto con quella modifica. Non credo che quel fruscio possa rovinarti le cuffie cmq...
