3 vie Ikea…

Condividi

descriptionRe: 3 vie Ikea…

more_horiz
Eccoci per un aggiornamento,

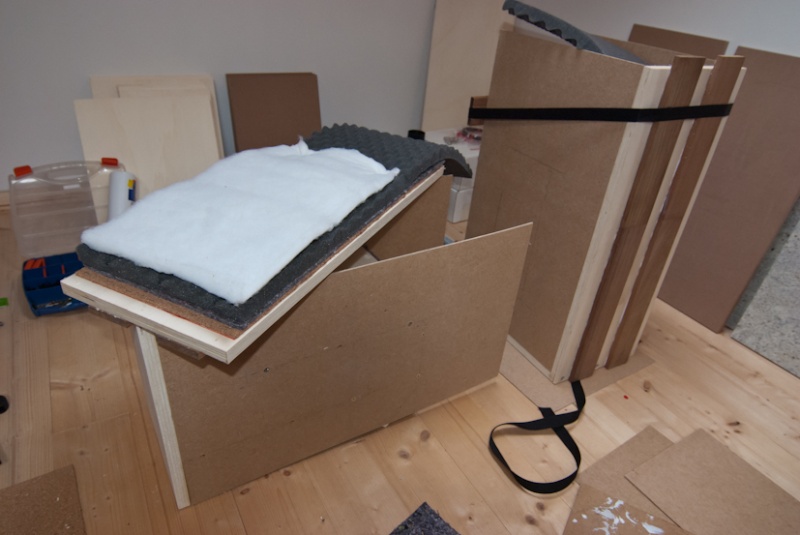

Per ora sto mettendo assieme solamente l’elemento basso in versione Transmission Line.
A vederlo così a metà dell’opera ammetto che non si presenta molto bene… però le cose vanno tranquillamente secondo i piani e senza sorprese.

Qualche spiegazione tecnica.

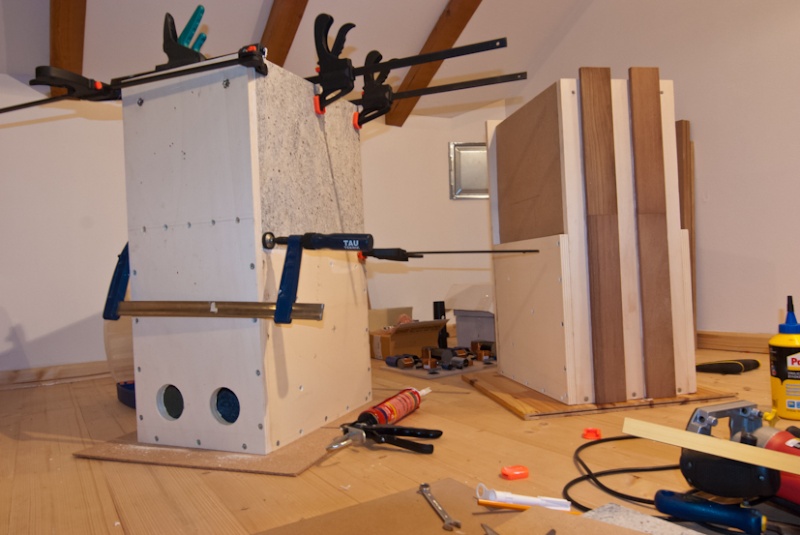

Dato che ho scelto di eseguire la metà superiore in granito, dovevo trovare il modo di dare continuità tra legno e pietra. Ecco quindi che una prima costruzione in masonite di 3 mm serve da scheletro per sorreggere gli elementi interni della trasmissione di linea e sulla quale ho incollato le parti esterne sia in legno che in granito.

La parte posteriore è stata ulteriormente irrobustita con di listoni di legno tropicale estremamente duro (e tagliente! aia!). Per ora ve ne sono solo 2 per cassa ma presto tutto il retro verrà ricoperto da quel legno, che servirà anche da “cornice” al granito.

La parte frontale deve ovviamente ancora essere forata per accogliere il woofer. Su di essa andrà un ulteriore piano in MDF di 19mm che sarà il vero supporto del woofer e verrà sagomato a 45gradi nella sua parte alta.

Cosa sta andando bene…
Le misure fatte per i vari tagli del legno e del granito
La sparachiodi pneumatica (che figata! È la prima volta che la uso)
Le viti torx , mai più userò viti phillips o ancor meno a taglio.

Cosa va meno bene…
Il compensato in pioppo. Non mi piace! Tutte le tavole si sono svergolate dopo solo qualche giorno dal taglio. Poi è un materiale che risuona troppo. Avrei fatto meglio a prendere altro MDF o compensato marino. Dove vivo, non sono riuscito a reperire del compensato di betulla come quello usato da Troels.

Prossima tappa dopo aver incollato il granito sull’altra cassa? Stucco e carteggiatura a manetta!



descriptionRe: 3 vie Ikea…

more_horiz
Ma fai questi lavori sul parquet di casa Orrified ???
Io sarei gia' in mezzo alla strada a chiedere l'elemosina!
A parte gli scherzi ottimo lavoro

descriptionRe: 3 vie Ikea…

more_horiz
Alla faccia del "passetto in avanti" Oki

Complimenti e in bocca al lupo per la continuazione Hoping Smile

descriptionRe: 3 vie Ikea…

more_horiz
GRANDISSIMO!! Clap Vai avanti così!! è una vera impresa, non è assolutamente un diffusore facile da fare, però trattasi per l'appunto di diffusore definitivo, quindi ci sta lo sbatti!! Peccato per il multistrato di betulla che non sei riuscito a reperire... Crying or Very sad cmq, riuscirai!!! Clap la prossima non fare questo errore, piuttosto te lo fai spedire da qualche falegnameria (tipo i fratelli margotto), ma se si risparmia non prendendo (per diffusori del genere) il multistrato, che per me non ha eguali, è una pecca da evitare!! Suspect CMQ GRANDISSMO, BUON LAVORO! posta posta e posta i progressi!! NON VEDO L'ORA DI VEDERLE FINITE E ALL'OPERA! Immagino come tu sia impaziente Laughing ciao

descriptionRe: 3 vie Ikea…

more_horiz
Buon 2013 a tutti,
Questi ultimi giorni di sole mi hanno permesso di lavorare fuori, altrimenti non sarebbe stato possibile utilizzare la fresa verticale per via dell'ingente quantità di segatura finissima che quest'utensile spara in tutte le direzioni.
La struttura del woofer è completata, sono un bel 41 kili non facili da maneggiare. Al prezzo finale delle casse credo proprio che dovrò aggiungere quello relativo all'osteopata per rimettermi in sesto …
Ora resta da rifinire con lo stucco, pulire il granito dello stesso, passare varie mani di vernice di fondo. Poi con calma decidere del colore finale… ma per questo c'è tempo, da domenica si parte per la struttura del tweeter e dei medi… Non vedo l'ora.

i miei feledi aiutanti...

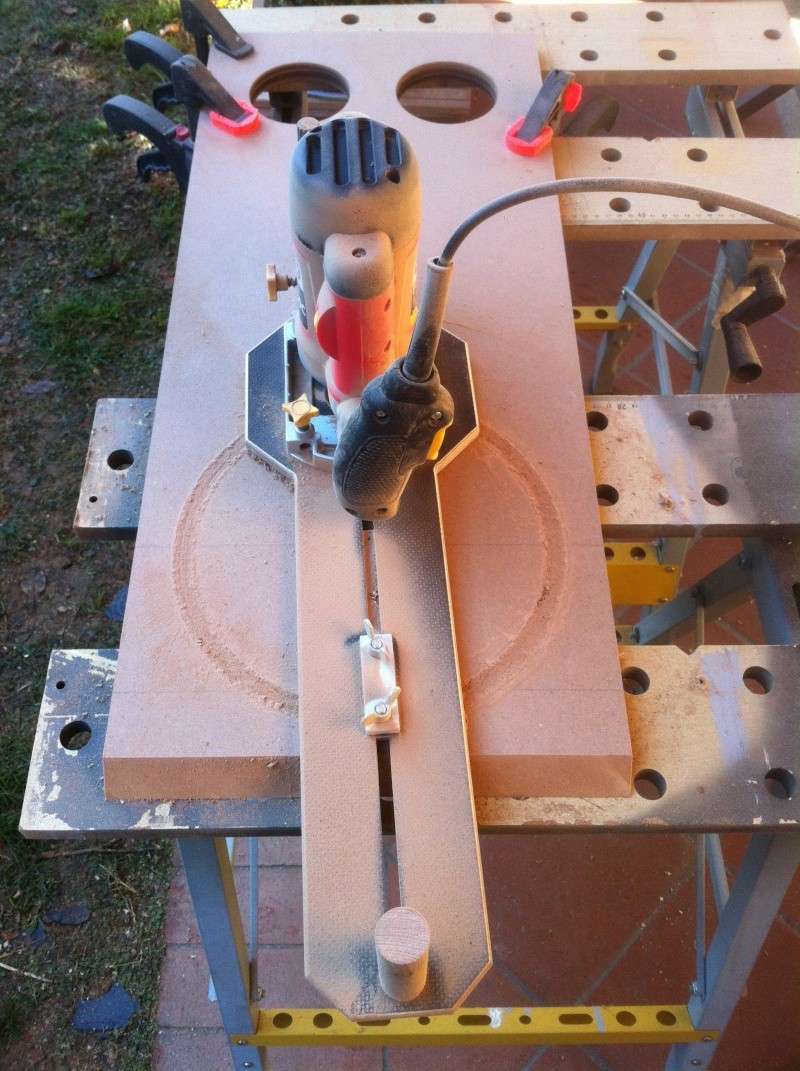

L'attrezzo indispensabile...

...ouf! giusto giusto ...

Fronte

Retro con la canalina centrale per i cavi...

descriptionRe: 3 vie Ikea…

more_horiz
Che lavoro... Shocked

descriptionRe: 3 vie Ikea…

more_horiz
Oh wow Shocked Grandissimo! Laughing

descriptionRe: 3 vie Ikea…

more_horiz
Ciao volevo chiederti che colla hai usato per l'incollaggio del granito.
Comunque bravissimo ottimo lavoro Ok

descriptionColla

more_horiz
@francoiacc ha scritto:
Ciao volevo chiederti che colla hai usato per l'incollaggio del granito.
Comunque bravissimo ottimo lavoro Ok


Grazie,
La colla pietra/pietra ma anche pietra/legno è questa:

Va bene per tutto... rimane elastica, questo è un enorme vantaggio nella costruzione di altoparlanti per l'effetto smorzante (IMHO)

descriptionRe: 3 vie Ikea…

more_horiz
@El Alicantino ha scritto:
La colla pietra/pietra ma anche pietra/legno è questa:
[...]
Va bene per tutto... rimane elastica, questo è un enorme vantaggio nella costruzione di altoparlanti per l'effetto smorzante (IMHO)


Che consistenza ha? Densa o liquida? Gocciola?

descriptionRe: 3 vie Ikea…

more_horiz
@Switters ha scritto:
@El Alicantino ha scritto:
La colla pietra/pietra ma anche pietra/legno è questa:
[...]
Va bene per tutto... rimane elastica, questo è un enorme vantaggio nella costruzione di altoparlanti per l'effetto smorzante (IMHO)


Che consistenza ha? Densa o liquida? Gocciola?


Consistenza tipo "silicone" ma leggermente più densa, quando la applichi non cola. Unisci i due pezzi, applichi pressione e già l'incollatura regge (tipo colla assembler). Per i successivi 10 minuti, per perfezionare la precisione della giunzione si possono spostare i pezzi (applicando la dovuta forza).
Pochissimo odore.
Attenzione, non credo si possa verniciare sopra quando asciutta.**MOD

MOD** errore, ho letto ora su vari forums di Bricolage che è VERNICIABILE

Ultima modifica di El Alicantino il Gio Gen 03, 2013 3:24 pm, modificato 1 volta

descriptionRe: 3 vie Ikea…

more_horiz
@El Alicantino ha scritto:
Consistenza tipo "silicone" ma leggermente più densa, quando la applichi non cola. Unisci i due pezzi, applichi pressione e già l'incollatura regge (tipo colla assembler). Per i successivi 10 minuti, per perfezionare la precisione della giunzione si possono spostare i pezzi (applicando la dovuta forza).
Pochissimo odore.
Attenzione, non credo si possa verniciare sopra quando asciutta.


Grazie mille Oki

descriptionRe: 3 vie Ikea…

more_horiz
Pian pianino andiamo avanti,

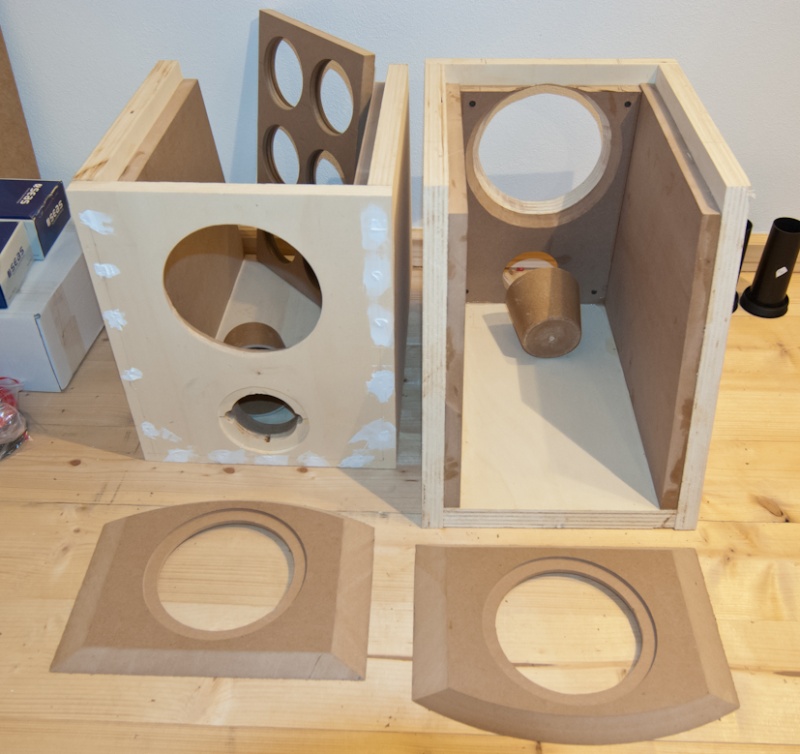

Ho cominciato il componente per le alte e medie frequenze e devo dire che sono molto contento di aver completato (con successo) il pannellino sagomato a sostegno del mid-woofer.
Questo è il lavoro che in assoluto mi ha creato più rompi capo e stress dato le sfaccettature molto particolari da eseguire. La precisione millimetrica in tutti i tagli era d'obbligo e il timore di sbagliare o di lasciarci le dita era alto ma, miracolo, è andato tutto bene.
Devo comunque lamentare che la fresa verticale in mio possesso è costata poco ma vale altrettanto… Certo, il motore gira e la potenza dichiarata c'è tutta ma la precisione nelle regolazioni non è il massimo e l'affidabilità… così così. La levetta per bloccare la profondità di taglio è in plastica dura e agisce su di un perno esagonale in metallo… Secondo voi, quanto tempo ci vuole prima di spanare l'attaccatura della levetta?
La struttura che sto eseguendo si discosta da quella specificata dal progettista, che a me sembrava dare un'aria troppo "monolitica" al tutto. Ho quindi preferito quella progettata per la versione "D" (Diamonds, mostrata sullo stesso sito) con quindi la parte posteriore obliqua e non in linea di trasmissione.
Dietro al tweeter, ci fisserò un cono tronco (si intravede nella prima foto) che conterrà della sabbia per annegare completamente il retro del tweeter. Questo al fine di smorzare ogni sua vibrazione o riverbero. Altro che nautilus della B&W!
Questi lavori, per via della segatura, devono essere eseguiti fuori. Con il ritorno del freddo, credo proprio che dovrò fare una bella pausa. A presto.






descriptionRe: 3 vie Ikea…

more_horiz
Shocked Cool SEI IL NUMERO 1 Ok Non aggiungo altro!! Clap Clap Clap Clap Clap non vedo l'ora di sentirle Dribbling

descriptionRe: 3 vie Ikea…

more_horiz
cacchio che figata Dribbling

descriptionRe: 3 vie Ikea…

more_horiz
Piccolo aggiornamento, il progettista (Troels) mi ha sconsigliato di andare avanti con il mio progetto di cono tronco con sabbia Rolling Eyes . Soluzione forse carina ma totalmente inutile con quella tipologia di tweeter che già di suo è ben isolato sul retro. A maggior ragione poi quando come in questo caso la sezione dei bassi si trova in un altro mobile. Quindi, o niente o se proprio si vuole strafare una semplice separazione in mdf. E se lo dice lui…
@giammo,e riccadrik, grazie per gli incoraggiamenti Ok , personalmente da una parte non vedo l'ora di sentirle ma dall'altra voglio gustarmi il mero piacere del costruire qualcosa (chi ha passato l'infanzia a giocare con il Lego mi potrà capire…)

descriptionRe: 3 vie Ikea…

more_horiz
@El Alicantino ha scritto:
Piccolo aggiornamento, il progettista (Troels) mi ha sconsigliato di andare avanti con il mio progetto di cono tronco con sabbia Rolling Eyes . Soluzione forse carina ma totalmente inutile con quella tipologia di tweeter che già di suo è ben isolato sul retro. A maggior ragione poi quando come in questo caso la sezione dei bassi si trova in un altro mobile. Quindi, o niente o se proprio si vuole strafare una semplice separazione in mdf. E se lo dice lui…
@giammo,e riccadrik, grazie per gli incoraggiamenti Ok , personalmente da una parte non vedo l'ora di sentirle ma dall'altra voglio gustarmi il mero piacere del costruire qualcosa (chi ha passato l'infanzia a giocare con il Lego mi potrà capire…)

Ok alla faccia del costruire!! Dribbling e cmq non dire che ti sei solo limitato al lego nella tua vita perchè come fai sennò ad essere così un grande e preciso con gli attrezzi da falegnameria ecc?!!?? Mmm BRAVO E ANCORA APPLAUSI!! Clap Clap I miei complimenti più sentiti per la tua realizzazione!! Oki

descriptionRe: 3 vie Ikea…

more_horiz
Ok alla faccia del costruire!! Dribbling e cmq non dire che ti sei solo limitato al lego nella tua vita perchè come fai sennò ad essere così un grande e preciso con gli attrezzi da falegnameria ecc?!!?? Mmm BRAVO E ANCORA APPLAUSI!! Clap Clap I miei complimenti più sentiti per la tua realizzazione!! Oki [/quote]

Semplice! sono un misero contabile/agente amministrativo! Quindi, molto bravo nel leggere le istruzioni ed applicarle... lol! lol!

descriptionRe: 3 vie Ikea…

more_horiz
@El Alicantino ha scritto:
Ok alla faccia del costruire!! Dribbling e cmq non dire che ti sei solo limitato al lego nella tua vita perchè come fai sennò ad essere così un grande e preciso con gli attrezzi da falegnameria ecc?!!?? Mmm BRAVO E ANCORA APPLAUSI!! Clap Clap I miei complimenti più sentiti per la tua realizzazione!! Oki


Semplice! sono un misero contabile/agente amministrativo! Quindi, molto bravo nel leggere le istruzioni ed applicarle... lol! lol! [/quote]
Alla faccia del contabile!! Laughing io aggiungerei contabile mastro falegname!! Wink Clap

descriptionRe: 3 vie Ikea…

more_horiz

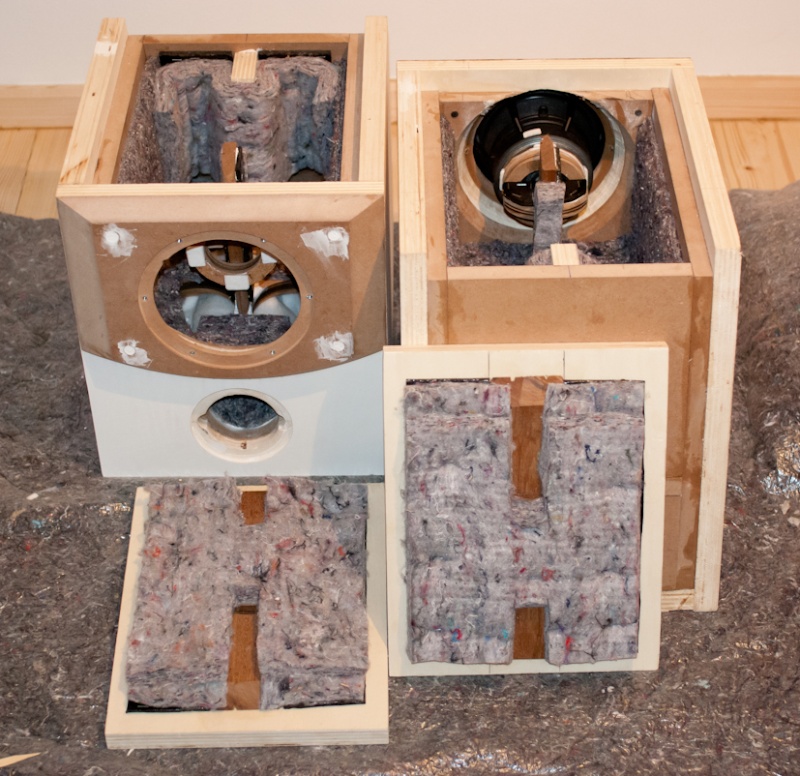

E dopo tanto lavoro, mobile completato! Ora il difficile compito di scegliere un colore. Qualcosa che si abbini a quello del granito… Si vedrà. Comunque non vedo l'ora di sentirlo ma temo che tra stuccaturine varie, passate di fondo e colore finale arriveremo a Pasqua…


dentro...


descriptionRe: 3 vie Ikea…

more_horiz
Complimenti per il lavoro, ammirevole.
Posso chiederti dove hai comprato quel fonoassorbente e quanto ti sia costato? Grazie

descriptionRe: 3 vie Ikea…

more_horiz
@Prinzmetal ha scritto:
Complimenti per il lavoro, ammirevole.
Posso chiederti dove hai comprato quel fonoassorbente e quanto ti sia costato? Grazie


Grazie. Ho usato 4 tipi di il materiale fonoassorbente, nelle ultime foto si vedono due diversi tipi di "feltro". Uno molto spesso acquistato presso http://www.lautsprechershop.de/, in fattura riporta la dicitura "Cutting of needle fleece 2000 g/m2 1000x400, 20mm" al prezzo unitario di 19.90 (incluso iva al 19%). Quello meno spesso proviene da http://www.jantzen-audio.com/, riportato in fattura come "Grey felt in meter 2000X08mm 1 meter = 2m2" al prezzo unitario di 15.62 (incluso iva al 25%). Gli altri due materiali sono il solito polyester Acustilux binco e la solita spugna bugnata nera. (entrambi da Jantzen audio). Ciao

descriptionRe: 3 vie Ikea…

more_horiz
Grazie della riposta Hello

descriptionRe: 3 vie Ikea…

more_horiz
Non ti avevo ancora fatto i complimenti per questo tuo lavoro che seguo con trepidazione.

descriptionRe: 3 vie Ikea…

more_horiz
Ciao mitico!! Wink ma volevo sapere, visto il risultato di assembaggio praticamente ultimato, ma non hai fatto una prova tecnica?!! tanto la finitura non cambia l'esecuzione sonica, io fossi in te non starei nella pelle per provarle!! attacca i driver, il cross e FACCI SENTIRE LE BELVE!! Laughing Attendo fiducioso le gloriose di Troels!! Cool
