Amplificatore in pura Classe "A" Single Ended (terza parte)

Pagina 3 di 38 Precedente  1, 2, 3, 4 ... 20 ... 38  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  PHIL MASNAGH il Lun Apr 02, 2012 5:04 pm

@hell67 ha scritto:
@PHIL MASNAGH ha scritto:

Quanti Ampere per il 40V del BDW?
non penso che sviluppando tale sistema di alimentazione il bdw necessiti di grosse correnti.vediamo se il nostro amico niko ha qualche idea in merito Very Happy

Dal momento che sul collettore del BDW c'è una resistenza di 50 Ohm, e considerando una tensione di 40V, secondo la legge di Ohm: V/Ohm=A cioè 40/50=0.8A. Direi che un paio di amperozzi dovrebbero bastare per due canali.

PHIL MASNAGH
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 14.01.12
Numero di messaggi : 986
Località : Novara
Impianto : Roba vecchia

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Tommaso Cantalice il Lun Apr 02, 2012 6:29 pm

ciao Niko, vorrei sapere se il valore di 50 ohm sul collettore del bdw93c e' vincolante ti chiedo questo in quanto ho a disposizione 3 resistenze corazzate da 33ohm /50w che vorrei utillizare per provare questa alternativa di alimentazione


Tommaso
avatar
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 234
Località : Bari
Provincia (Città) : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  valvolas il Lun Apr 02, 2012 6:32 pm

@gigi6c ha scritto:Cari amici, ma perchà volete assolutamente far prendere il raffredore al MINIMALIST, è vaccinato Laughing Laughing , ma esporlo a temperature basse non gli fa assolutamente bene.
Come può confermare l'amico Valvolas il suo MINIMALIST omonimo, i dissi rimangono tiepidini, le ventole sono silenziosissime, e per giunta i due BUX sono ancorati al dissi tramite angolare in alluminio per cui neanche direttamente, e la loro temperatura è sotto perfetto controllo.

Assolutamente vero...tiepidi e da ''relativamente caldo'' (1/2 ora piu o meno) direi che suona meglio
avatar
valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Niko il Lun Apr 02, 2012 6:55 pm

In teoria 2A per entrambi i canali dovrebbero esser sufficienti per il TR pilota proprio come dice Phil.

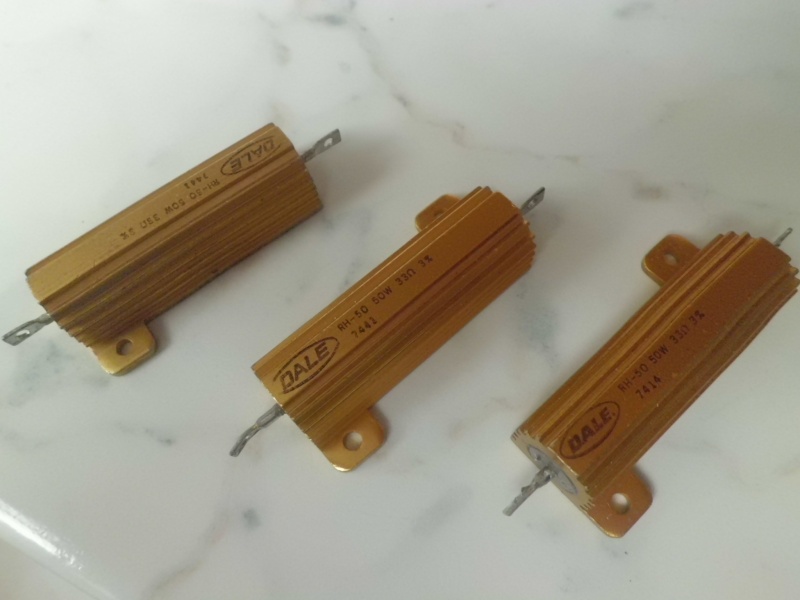

Tommaso la resistenza non dovrebbe esser così restrittiva proviamo le tue da 33ohm.
Per alimentare i due finali con trafo da 225VA 25V due secondari, ponte da 8A in su e almeno 2 condensatori da 10000uF 50V minimo per ramo.
Alimentazione BDW stabilizzata schema Gigi e Hell con LM338 da 40V.
avatar
Niko
Affezionato
Affezionato

Data d'iscrizione : 22.08.10
Numero di messaggi : 226
Località : Milano
Occupazione/Hobby : Analista di laboratorio
Impianto : Amplificatore Lepai 550 + Casse HiVi B3N

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  cucicu il Lun Apr 02, 2012 7:19 pm

che bravi che siete ragazzi è un piacere leggervi Ok Ok Ok

domanda/consiglio/aiuto Laughing : resistenze in ingresso (optato per 6800 ohm Ok Ok Ok ) al carbone 5o metalliche? grazie a tutti e complimenti ancora !!!!!
avatar
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5985
Località : Sicilia centrale
Occupazione/Hobby : Ascolti vari
Provincia (Città) : Lungimirante
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Niko il Lun Apr 02, 2012 7:21 pm

Carbone
Laughing Laughing Laughing
Ok Ok Ok
avatar
Niko
Affezionato
Affezionato

Data d'iscrizione : 22.08.10
Numero di messaggi : 226
Località : Milano
Occupazione/Hobby : Analista di laboratorio
Impianto : Amplificatore Lepai 550 + Casse HiVi B3N

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  cucicu il Lun Apr 02, 2012 7:23 pm

@Niko ha scritto:Carbone
Laughing Laughing Laughing
Ok Ok Ok


Laughing Laughing Laughing Laughing posso chiedere come mai? complimenti per il lavoro che stai facendo Ok Ok Ok
avatar
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5985
Località : Sicilia centrale
Occupazione/Hobby : Ascolti vari
Provincia (Città) : Lungimirante
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Niko il Lun Apr 02, 2012 7:26 pm

Sembrerebbe suono più caldo, comunque non mi farei tutti questi problemi.
Magari in alcune catene le differenze non sono udibili.
avatar
Niko
Affezionato
Affezionato

Data d'iscrizione : 22.08.10
Numero di messaggi : 226
Località : Milano
Occupazione/Hobby : Analista di laboratorio
Impianto : Amplificatore Lepai 550 + Casse HiVi B3N

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  cucicu il Lun Apr 02, 2012 7:27 pm

@Niko ha scritto:Sembrerebbe suono più caldo, comunque non mi farei tutti questi problemi.
Magari in alcune catene le differenze non sono udibili.

sembrerebbe anche a me Laughing Laughing Laughing
avatar
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5985
Località : Sicilia centrale
Occupazione/Hobby : Ascolti vari
Provincia (Città) : Lungimirante
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Niko il Lun Apr 02, 2012 7:38 pm

Naturalmente solo per le resistenze sul segnale.
avatar
Niko
Affezionato
Affezionato

Data d'iscrizione : 22.08.10
Numero di messaggi : 226
Località : Milano
Occupazione/Hobby : Analista di laboratorio
Impianto : Amplificatore Lepai 550 + Casse HiVi B3N

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  cucicu il Lun Apr 02, 2012 8:15 pm

messe (da 8,2k però) e non potete capire la differenza rispetto al trimmer Laughing Laughing
avatar
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5985
Località : Sicilia centrale
Occupazione/Hobby : Ascolti vari
Provincia (Città) : Lungimirante
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  valvolas il Lun Apr 02, 2012 8:45 pm

@cucicu ha scritto:
@Niko ha scritto:Sembrerebbe suono più caldo, comunque non mi farei tutti questi problemi.
Magari in alcune catene le differenze non sono udibili.

sembrerebbe anche a me Laughing Laughing Laughing

E' un antica credenza elettronica secondo la quale le resistenze al carbone sono meno induttive rispetto a quelle metalliche,quindi offrono una componente XL piu piccola all' impedenza totale (del componente stesso) e quindi offre maggiore passaggi oalle frequenze che dovrebbero attraversarla Io ci credo ma come atto di fede,tipo gli interisti che pensano di prendere un altro scudetto Laughing Laughing
avatar
valvolas
Membro classe oro
Membro classe oro

Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia (Città) : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  cucicu il Lun Apr 02, 2012 9:09 pm

Hehe Hehe Hehe
ma qualcuno che lo usa senza ventole c'è? io le vorrei staccare!
avatar
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5985
Località : Sicilia centrale
Occupazione/Hobby : Ascolti vari
Provincia (Città) : Lungimirante
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Albert^ONE il Lun Apr 02, 2012 9:52 pm

Io lo uso senza ventole,riscalda un pò siamo intorno agli 80 °C e ciuccia molta corrente dalle batterie!

Stò pensando di prendere una unica batteria da 24 Volt 18 Ah,solo che devo mettere un trimmer per regolare la corrente sui finali a circa 2-3 Amper,così ho il vantaggio di una sola batteria,più corrente a disposizione e minore scarica durante il tempo di utilizzo.

Come và messo il trimmer? avete già provato?
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5364
Località : Lanciano(ch) Abruzzo

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  cucicu il Lun Apr 02, 2012 11:28 pm

@Albert^ONE ha scritto:Io lo uso senza ventole,riscalda un pò siamo intorno agli 80 °C e ciuccia molta corrente dalle batterie!

Stò pensando di prendere una unica batteria da 24 Volt 18 Ah,solo che devo mettere un trimmer per regolare la corrente sui finali a circa 2-3 Amper,così ho il vantaggio di una sola batteria,più corrente a disposizione e minore scarica durante il tempo di utilizzo.

Come và messo il trimmer? avete già provato?


niente, io senza ventole arrivo sui 90 gradi i finali e circa 50 il dissipatore, con ventole il dissi scende a 40 gradi
avatar
cucicu
Membro classe oro
Membro classe oro

Data d'iscrizione : 25.02.11
Numero di messaggi : 5985
Località : Sicilia centrale
Occupazione/Hobby : Ascolti vari
Provincia (Città) : Lungimirante
Impianto : CD rega planet 2000

AMPLI Marantz PM6006

DIFFUSORI Chario 523R

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  gigi6c il Mar Apr 03, 2012 7:35 am

@Albert^ONE ha scritto:
Come và messo il trimmer? avete già provato?
Ieri pomeriggio di test e prove.
Il trimmer da utilizzare è da 470R
Il trimmer va messo in serie e DOPO la resistenza da 220r, che si occuperà di dissipare, altrimenti il trimmer fonde.
Si regola l'assobimento in corrente con una facilità incredibile, ed è chiaro che la regolazione dell'assorbimento modifica anche la regolazione della V/2 che va nuovamente ritarata.

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Tommaso Cantalice il Mar Apr 03, 2012 8:57 am

ciao gigi buongiorno,
non vorrei aver saltato qualcosa, ma hai inserito un trimmer nel circuito per regolare l'assorbimento,
Ho modificato il circuito e' questo:

Tommaso
avatar
Tommaso Cantalice
Affezionato
Affezionato

Data d'iscrizione : 15.06.11
Numero di messaggi : 234
Località : Bari
Provincia (Città) : Sempre positivo
Impianto : Amplificatore NE Lx 139 - Pre Kenwood C1 - Sorgente minidisk Sony MDS-JE330 - Lettore CD/DVD Aiwa - Diffusori Progetto R. Giussani The Audio Speeker
E-mail:tommasocanta@libero.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  gigi6c il Mar Apr 03, 2012 2:06 pm

@Tommaso Cantalice ha scritto:ciao gigi buongiorno,
non vorrei aver saltato qualcosa, ma hai inserito un trimmer nel circuito per regolare l'assorbimento,
Ho modificato il circuito e' questo:

Tommaso
Tommaso da questo pc non vedo immagini, e per risponderti subito e non attendere a questa sera ti allego lo schemino in pm che magari pubblighi tu perche sempre per lo stesso motivo da questo pc non posso neanche postare immagini...
manco in mp posso postare....hai mail

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Albert^ONE il Mar Apr 03, 2012 3:17 pm

Io ho messo un trimmer da 10 K anche sull'ingresso così posso tararlo in base al pre che uso Wink
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5364
Località : Lanciano(ch) Abruzzo

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Biagio De Simone il Mar Apr 03, 2012 3:20 pm

@Albert^ONE ha scritto:Io ho messo un trimmer da 10 K anche sull'ingresso così posso tararlo in base al pre che uso Wink
E sei sicuro che in questo modo avrai solo benefici? Smile
avatar
Biagio De Simone
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 29.12.10
Numero di messaggi : 10261
Località : ............
Occupazione/Hobby : mi occupo di far avere piena consapevolezza ai B.M. delle loro reali possibilità.
Provincia (Città) : eccellente
Impianto : comprato al MEDIAWORLD, ma a me serve per ascoltare musica, non per guardarlo, peggio ancora mostrarlo.

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  gigi6c il Mar Apr 03, 2012 3:34 pm

De simone Biagio ha scritto:
@Albert^ONE ha scritto:Io ho messo un trimmer da 10 K anche sull'ingresso così posso tararlo in base al pre che uso Wink
E sei sicuro che in questo modo avrai solo benefici? Smile
Carissimo fernando, una r in ingresso occorre, e con la configurazione originaria la R in ingresso era da 10K, come ben sapere serve per la Zin.Con un trimmer variabile si ha un setup per così dire fine ed adattabile, ma una r da 8,5 sino a 10k va bene.

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  gigi6c il Mar Apr 03, 2012 3:53 pm

@Niko ha scritto:In linea di massima ci dovrebbero esser migliorie anche alimentando il BDW da solo con 30V meglio se portato a 40V.
Io sono propenso per utilizzare su entrambi gli stadi l'alimentazione stablizzata in cc.
La soluzione la troviamo nel circuito che ho postato molto tempo fà con lm338, e che usa il nostro amico Hell.
Non occorrono affatto due alimentazione separate, la soluzione.
Trafo da 300W con uscita secondario a 30V collegato al circuito con LM338 per cui a valle avremo senza regolazione circa 42V e con la regolazione porteremo la ns. V a 40, il cui assorbimento non dovrebbe superare 1A.
Sempe a valle del circuito preleviamo la 40v ed interponendo una R da 12R 10W supponendo un assorbimento dello stadio finale di circa 2,5A otterremo l'alimentazione proprio per lo stadio finale a circa 30V.
Per cui non più due trafo, ma solamente due circuiti con lm338 che stiamo abbondantemente al di sotto come costi per pigliare un ferro in più
e poi parliamo pur sempre di un finale raffinato a doppia alimentazione....o no

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  gigi6c il Mar Apr 03, 2012 3:54 pm

Pardon doppio invio: errore

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Giobax il Mar Apr 03, 2012 6:21 pm

@gigi6c ha scritto:
Il trimmer va messo in serie e DOPO la resistenza da 220r, che si occuperà di dissipare, altrimenti il trimmer fonde.

Orrified Orrified Orrified Orrified Orrified Gigiiiiiiiiiiiiii!
Ma che hai fatto colazione con il vinsanto stamattina!?!?!?!? lol! Quelle due resistenze sono in serie e quindi attraversate dalla medesima corrente a prescindere dalla loro posizione rispetto al verso di scorrimento della corrente. La corrente che scorre in entrambe sarà sempre data dal rapporto tra la tensione ai capi della serie e la somma dei valori delle resistenze che la compongono. Quello che dissipa la resistenza lo dissipa anche il trimmer. Wink Wink

(.....vi seguo...vi seguo...e se non fossi impelagato con il B1 e l'aleph mini qualche prova la farei volentieri... Clap Clap Clap Clap Clap )

Giovanni
avatar
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Tornare in alto Andare in basso

Re: Amplificatore in pura Classe "A" Single Ended (terza parte)

Messaggio  Albert^ONE il Mar Apr 03, 2012 8:59 pm

Ma 470R stà per 470 ohm oppure 470 K ohm?

Se fate uno schizzo di come va messo il trimmer per limitare la corrente è meglio! Wink
avatar
Albert^ONE
Membro classe oro
Membro classe oro

Data d'iscrizione : 23.10.10
Numero di messaggi : 5364
Località : Lanciano(ch) Abruzzo

Tornare in alto Andare in basso
