Ampli valvolare stereo S.E. a 24Vcc - 1+1W a tre valvole

Pagina 2 di 5 Precedente  1, 2, 3, 4, 5  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

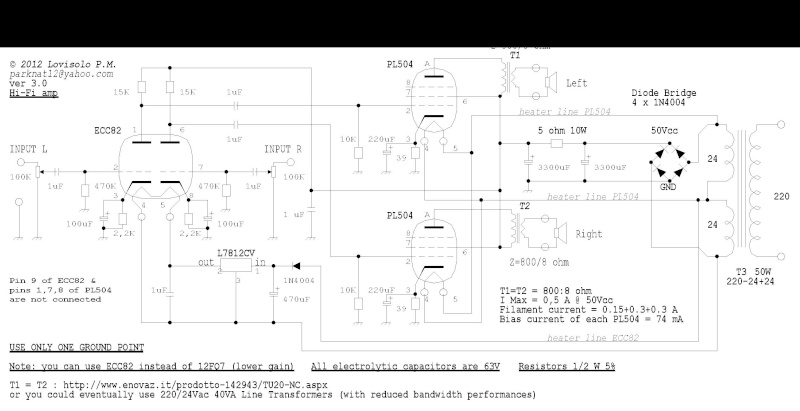

Questa e' la versione Hi-Fi a 50V di anodica e circa 2+2W di uscita

Messaggio  pilovis il Sab 21 Gen 2012 - 17:01

Questa e' la versione Hi-Fi che ho appena finito di provare, credo raggiunga un paio di watts per canale in uscita.

Sostanzialmente e' molto simile alla precedente ma questa versione lavora con 50 V di anodica, e a questa tensione le prestazioni si fanno davvero sentire, sia in termini di fedelta' che in termini di potenza maggiore.
La tensione anodica di 50Vcc e' ricavata da un trasformatore 24+24V con i due secondari in serie, mentre la tensione per i filamenti viene presa alternativamente da uno solo dei due secondari a 24V dello stesso trasformatore, le PL504 hanno l'alimentazione dei filamenti a 24V in alternata (ricordarsi di intrecciare bene i cavetti), mentre la ECC82 ha la tensione di filamento stabilizzata a 12Vcc sempre dal solito L7812CV (con un diodo raddrizzatore in ingresso).
Con i valori indicati a schema il ronzio e' totalmente assente, anche a massimo volume.
