diodi al posto del ponte

il Ven 16 Set 2011 - 11:23
vorrei usare 4 diodi raddrizzatori al posto del classico ponte per un alimentatore con doppio secondario.
mi sapete illuminare?
basta un link dove scopiazzare lo schema.
grazie
avatar
Menestrello
Membro classe argento
Membro classe argento
Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Occupazione/Hobby : Vado a scquola
Provincia (Città) : molesto
Impianto : bacato

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 12:08
@robertor ha scritto:vorrei usare 4 diodi raddrizzatori al posto del classico ponte per un alimentatore con doppio secondario.
mi sapete illuminare?
basta un link dove scopiazzare lo schema.
grazie

?

Suspect

Non credo di aver capito bene Embarassed

Basta questo?
http://it.wikipedia.org/wiki/Raddrizzatore
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 12:29
ho un trafo 12-0-12 e necessito di un'uscita 10-0-10.
volevo usare dei diodi al posto del ponte.
su wikipedia non mi sembra di aver visto uno schema appropriato.
forse non e' possibile.
avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 13:04
avatar
Menestrello
Membro classe argento
Membro classe argento
Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Occupazione/Hobby : Vado a scquola
Provincia (Città) : molesto
Impianto : bacato

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 13:13
@robertor ha scritto:ho un trafo 12-0-12 e necessito di un'uscita 10-0-10.
volevo usare dei diodi al posto del ponte.
su wikipedia non mi sembra di aver visto uno schema appropriato.
forse non e' possibile.
Continuo a non capire perfettamente cosa ti serve, visto che un ponte sono 4 diodi nella configurazione che Piero7 ti ha mostrato in figura e che trovi su wikipedia
Ironic

avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 13:23


una cosa cosi' solo con trafo doppio secondario(come scritto 12-0-12).
avatar
alessi89
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 08.12.10
Numero di messaggi : 575
Località : latina
Provincia (Città) : boo

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 13:32
guarda che se usi il ponte è la stessa cosa Smile se poi ti servono prestazioni particolari (tipo velocità o altro) usi i componenti discreti, ma un ponte sullo stesso "chip" è lo stesso Smile
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:04
era solo per fare una cosa meno banale.
avatar
Menestrello
Membro classe argento
Membro classe argento
Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Occupazione/Hobby : Vado a scquola
Provincia (Città) : molesto
Impianto : bacato

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:05
@robertor ha scritto:

una cosa cosi' solo con trafo doppio secondario(come scritto 12-0-12).
Usa due ponti con lo zero in comune
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:14
ti ringrazio ma perche' usare 2 ponti quando ne basta 1?
vabbe' dai rinuncio e metto un ponte.
comunque grazie.
avatar
Menestrello
Membro classe argento
Membro classe argento
Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Occupazione/Hobby : Vado a scquola
Provincia (Città) : molesto
Impianto : bacato

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:17
@robertor ha scritto:ti ringrazio ma perche' usare 2 ponti quando ne basta 1?
vabbe' dai rinuncio e metto un ponte.
comunque grazie.

Ma non volevi fare una cosa meno banale???
Hehe Hehe
Laughing
Continuo a non capire cosa ti ha spinto a fare questa domanda
Laughing Laughing
Smile
Tfan
Membro classe argento
Membro classe argento
Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:18
un ponte sono quattro diodi messi così!!!!

avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:22
ok, grazie, ricevuto.
faccio una cosa banale, monto un ponte.
Tfan
Membro classe argento
Membro classe argento
Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia (Città) : Kepler186F
Impianto :

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:41
non cambia nulla... mettere dei diodi ti permette solo di sceglierne le caratteristiche
avatar
emmeci
Membro classe oro
Membro classe oro
Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Occupazione/Hobby : Musica, Natura, Fotografia
Provincia (Città) : Roma
Impianto : Miliardi di elettroni che agitandosi... fanno musica!

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 14:49
Smile Direi che come prima cosa, ponte o diodi separati, sia capire quanta corrente ci deve scorrere, per scegliere i componenti. Per quanto riguarda il campo hi-fi ho sentito molto parlare "bene" di diodi tipo Schottky a bassa perdita di tensione sulla giunzione o anche dei Fast Recovery.
Se parliamo di correnti molto alte, avere diodi separati ed accoppiabili ad alette di raffreddamento è un esigenza... per l'appunto termica!
Ciao Mauro
avatar
Giobax
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Re: diodi al posto del ponte

il Ven 16 Set 2011 - 18:53
Mi pare che la domanda fosse un altra....ovvero come raddrizzare una tensione duale con un solo ponte diodi (che poi sia un "ponte" o 4 diodi messi in quella configurazione poco cambia).
Con due secondari, volendo ottenere una tensione duale con un solo ponte puoi usare questo schema (i valori della capacità sono dimensionati per un progetto specifico...):



Sicuramente usarne due (in maniera "classica") da risultati migliori:



Dai un occhiata QUI e ti togli tutti i dubbi.

Giovanni.
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 7:40
grazie giobax ma la domanda era un'altra e cioè la disposizione dei singoli diodi usati al posto del ponte all'interno di uno schema per raddrizzare una tensione doppia onde avere un + e un - in uscita dall'alimentatore.

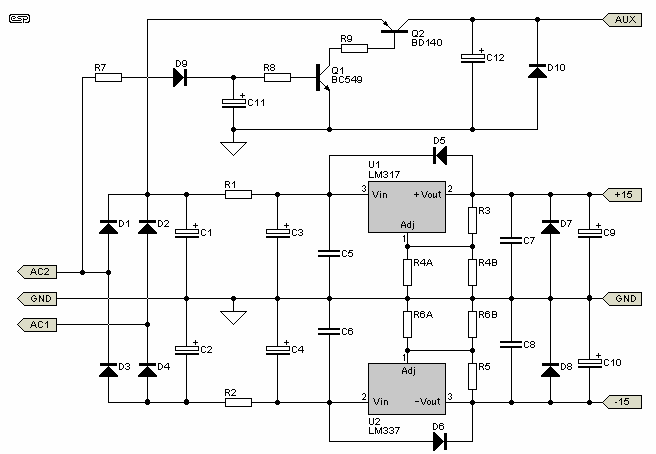

comunque trovato lo schema:



userò al posto dell'accoppiata LM317/337 gli LM78xx/79xx, la cui uscita è fissa alla bisogna, e non necessitano di un chilo di resistenze e partitorii resistivi.
comunque grazie.
avatar
Giobax
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 9:51
@robertor ha scritto:grazie giobax ma la domanda era un'altra e cioè la disposizione dei singoli diodi usati al posto del ponte all'interno di uno schema per raddrizzare una tensione doppia onde avere un + e un - in uscita dall'alimentatore.
comunque trovato lo schema:

Perchè....questo cos'è scusa? Embarassed



Giovanni
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 10:08
probabilmente uguale.
ma la lettura del circuito e' piu' facile, per me piu' immediata.
avatar
piero7
Membro classe oro
Membro classe oro
Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 11:59
@robertor ha scritto:probabilmente uguale.
ma la lettura del circuito e' piu' facile, per me piu' immediata.

non probabilmente, è la stessa cosa Very Happy Si chiama alimentazione duale. Un positivo, una massa un negativo a differenza della singola dove c'è solo + e -
avatar
Menestrello
Membro classe argento
Membro classe argento
Data d'iscrizione : 24.01.11
Numero di messaggi : 3131
Località : Empoli
Occupazione/Hobby : Vado a scquola
Provincia (Città) : molesto
Impianto : bacato

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 13:44
@robertor ha scritto:probabilmente uguale.
ma la lettura del circuito e' piu' facile, per me piu' immediata.

Very Happy Hehe

Ecco perché non capivo cosa volevi!
Ok
avatar
kromweb
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 29.06.10
Numero di messaggi : 845
Località : Genova
Impianto : Diffusori: Klipsch F-2
Giradischi: Audio-Tecnica AT-PL 120
Testina: Shure M97x
DIY__ Audio
Pre/Ampli per Cuffie: Prhead 412
Preamplificatore a Valvole: AK-47 (Raytheon 5670)
Ampli: Ira (Hypex 180HG)
DIY__Cinema
Preamplificatore: Devil's Gain (LME 49710)
Ampli: Katia70 V.P. (LM3886)

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 14:57
Visto che siamo in argomento....... che valori bisogna tenere in considerazione per la scelta dei diodi?
microsoul
Operatore Hi-Fi
Operatore Hi-Fi
Data d'iscrizione : 22.08.10
Numero di messaggi : 440
Località : Treviso
Occupazione/Hobby : Fotografia, Elettronica , Internet
Provincia (Città) : Silea (TV)
Impianto : (non specificato)

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 15:39
Se vuoi usare diodi al posto del ponte dai un occhio qui:
http://www.hificollective.co.uk/components/diodes.html
microsoul
Operatore Hi-Fi
Operatore Hi-Fi
Data d'iscrizione : 22.08.10
Numero di messaggi : 440
Località : Treviso
Occupazione/Hobby : Fotografia, Elettronica , Internet
Provincia (Città) : Silea (TV)
Impianto : (non specificato)

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 15:41
@kromweb ha scritto:Visto che siamo in argomento....... che valori bisogna tenere in considerazione per la scelta dei diodi?
Corrente, tensione e velocità.
sonic63
Membro classe oro
Membro classe oro
Data d'iscrizione : 21.12.09
Numero di messaggi : 5276
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite

Re: diodi al posto del ponte

il Sab 17 Set 2011 - 16:04
@kromweb ha scritto:Visto che siamo in argomento....... che valori bisogna tenere in considerazione per la scelta dei diodi?
Principalmente tensione max e corrente media.
Se hai grosse capacità di filtro devi valutare anche la corrente richiesta dai condensatori per caricarsi, il ponte deve essere capace di sopportarla, in genere la trovi indicata come corrente di SURGE o di PEAK.
i condensatori scarichi sono un corto, la loro richiesta di corrente all'atto dell'accensione è enorme.
Altro parametro da considerare è il tempo di interdizione, (recovering time) cioè il tempo che impiega il diodo per "aprirsi" e smettere di condurre, è il responsabile dei famosi disturbi prodotti dai diodi a stato solido, ma qui il discorso comincia ad essere abbastanza complicato, comunque si preferisce un diodo con tempo di interdizione più breve, anche se non tutti la pensano così.
