Alimentazione 6sn7

Pagina 1 di 4 1, 2, 3, 4  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

Alimentazione 6sn7

Messaggio  FiScHiA il Dom 24 Lug - 19:14

Ciao mi servirebbe uno schema.. Possibilmente semplice tanto per provarlo. di alimentazione ell'anodica per la 6sn7. Al filamento porto la 6,3v cc.
Ho un trasformatore per ora, secondario 180vcc e 1 6,3vcc. Due condensatori 270uf 400v un po di 0,1uf 275v un ponte da 15a e varie resitenze.

Il pre è questo http://www.lesahifi.it/home/foto/assemblato/pre_linea_2010_a.JPG

In seguito se merita faro un'alimentazione migliore. Volevo integrarlo nel case con il ta3020 o sarebbe meglio fare un pre da solo e due uscite per ampli.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Dom 24 Lug - 19:28

ma lo schema di quel pre? che tensione di alimentazione viene prevista?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Dom 24 Lug - 20:47

@piero7 ha scritto:ma lo schema di quel pre? che tensione di alimentazione viene prevista?
Lo schema mi arriva con il pre. un paio di giorni è prioritaria. Si parlava 250v sull'anodica ma da quello che ho capito almeno 250v in giro si parla di 250-300v per le 6sn7. è un srpp in configurazione Mu-follower.
ha due 6,3v ma ora dispongo solo di una linea 6,3v quinid faccio un ponte.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Dom 24 Lug - 20:52

spettiamo lo schema ma temo che quel trafo sia un po' basso di tensione

avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Dom 24 Lug - 21:00

@piero7 ha scritto:spettiamo lo schema ma temo che quel trafo sia un po' basso di tensione

Io una prova l'ho fatta
trasformatore ----> caps 0,1 ------>caps 270uf ------> 0,1uf --------->270uf uscita 254vdc.
ma 250v dovrebbero bastare.
Il trafo è 180v 6,3v 30va

A me serve lo schema di alimentazione per l'anodica

Avrei anche una 6c4p ma mi mancherebbe sempre un ta da 6,3v per lei.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 14:39

E' arrivato il pre ma non lo schema mo sta fuori per ferie.. vabbèè le valvole non sono 6sn7 ma 6h8c differenze?
Posso fare due foto ben fatte. le piste son solo a un alato e dall'altro i componenti.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 15:00

@FiScHiA ha scritto:E' arrivato il pre ma non lo schema mo sta fuori per ferie.. vabbèè le valvole non sono 6sn7 ma 6h8c differenze?
Posso fare due foto ben fatte. le piste son solo a un alato e dall'altro i componenti.

son più o meno le stesse, ma è un SRPP o cosa?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 15:18

@piero7 ha scritto:
@FiScHiA ha scritto:E' arrivato il pre ma non lo schema mo sta fuori per ferie.. vabbèè le valvole non sono 6sn7 ma 6h8c differenze?
Posso fare due foto ben fatte. le piste son solo a un alato e dall'altro i componenti.

son più o meno le stesse, ma è un SRPP o cosa?


si si srpp Mu-follower, sono 6h8c nero al fondo. Se collego l'anodica da 250v dc dovrebbe andare bene se vuoi vederlo ti faccio due foto.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 15:53

non serve che mi fai vedere le foto, serve lo schema e comunque pure con 250V funge anche se a 300V sarebbe la morte sua...
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 16:02

@piero7 ha scritto:non serve che mi fai vedere le foto, serve lo schema e comunque pure con 250V funge anche se a 300V sarebbe la morte sua...
si ma ora voglio alimentare per provare se la cosa mi piace, prendo due trafo da 6,3vcc e uno da 220vcc. Con i 250v capisco se mi piace o no senza dover prima andare a spendere altri soldi.
trasformare caps 0.1uf ----> 270uf ----- =,1uf -----> 270uf ci deve stare una resisistenza di mezzo?
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 17:36

@FiScHiA ha scritto:
@piero7 ha scritto:non serve che mi fai vedere le foto, serve lo schema e comunque pure con 250V funge anche se a 300V sarebbe la morte sua...
si ma ora voglio alimentare per provare se la cosa mi piace, prendo due trafo da 6,3vcc e uno da 220vcc. Con i 250v capisco se mi piace o no senza dover prima andare a spendere altri soldi.
trasformare caps 0.1uf ----> 270uf ----- =,1uf -----> 270uf ci deve stare una resisistenza di mezzo?

eh si, metticela ( scaricati questo: http://www.duncanamps.com/psud2/index.html così te lo puoi dimensionare un po' meglio) ma l'alimentazione dei filamenti è prevista separata o insieme? Vuoi utilizzare due alimentatori? Quello della valvola alta devi riferirla all'alta tensione con un partitore come t'ho detto l'altra volta, e quella bassa a massa
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 18:20

@piero7 ha scritto:
@FiScHiA ha scritto:
@piero7 ha scritto:non serve che mi fai vedere le foto, serve lo schema e comunque pure con 250V funge anche se a 300V sarebbe la morte sua...
si ma ora voglio alimentare per provare se la cosa mi piace, prendo due trafo da 6,3vcc e uno da 220vcc. Con i 250v capisco se mi piace o no senza dover prima andare a spendere altri soldi.
trasformare caps 0.1uf ----> 270uf ----- =,1uf -----> 270uf ci deve stare una resisistenza di mezzo?

eh si, metticela ( scaricati questo: http://www.duncanamps.com/psud2/index.html così te lo puoi dimensionare un po' meglio) ma l'alimentazione dei filamenti è prevista separata o insieme? Vuoi utilizzare due alimentatori? Quello della valvola alta devi riferirla all'alta tensione con un partitore come t'ho detto l'altra volta, e quella bassa a massa

Non mi dire ste cose cosi'. son ignorante azz.. ehheeh si sono due entrate separate per i filamenti una da un parte e una dall'altra e un'entrata per l'anodica (ora ho imparato che cosè sta benedetta anodica, pensa a che livelli siamo, immagina quando arrivo alla bias ahahahahha). La scheda è su pcb ci avraì pensato il progettista azz... Io saldo seguo lo schema, per quel che ci riesco e assemblo 8lo so che assemblare E NON SAPERE QUELLO CHE SI STA ASSSEMBLANDO E' DA SCEMI, pero' son ignorante davvero in elettronica). Lo schema mi dovrebbe arrivare tra un paio di giorni.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 19:11

Laughing sai usare il tester e vedere se gli almentatori dei filamenti son separati o insieme sulla scheda?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 19:17

@piero7 ha scritto: Laughing sai usare il tester e vedere se gli almentatori dei filamenti son separati o insieme sulla scheda?
il tester ci riesco finchè si tata di misurare la corrente ahahahh... Il problema rimane dove misurare, me lo spedisce tra oggi o domani lo schema. Oggi per caso mi è arrivato lo schema del ta3020 che ho comprato sulla baia che metto assieme a questo ampli. Non so se farlo separato o integrato. Boh

ho due tester uno ch elo uso come termometro ehheeh son tutte e due uni-t ut30 uno d e 1 c mi pare li avevo comprati alla Esco quando abitavo a Todi.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 19:48

ok, vedi allora i filamenti come arrivano alle due valvole, se sono in parallelo e diretti o come sono connessi...
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 19:55

@piero7 ha scritto:ok, vedi allora i filamenti come arrivano alle due valvole, se sono in parallelo e diretti o come sono connessi...

La 6,3v parte dal morsetto passa un condensatore arancione mkt e va diretta alla valvola mi sembra pin 1 e 8. e arriva 6,7v fissi e all'altra uguale. Ora la 6,3v è messa a ponte dato che ho solo una linea di 6,3v. Le misure sono a vuoto.

Alla valvola al in 6 arriva 125v dc ma è giusto? da 250 passa allameta'? cioe' 1:2


Ultima modifica di FiScHiA il Lun 25 Lug - 20:47, modificato 1 volta
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 20:40

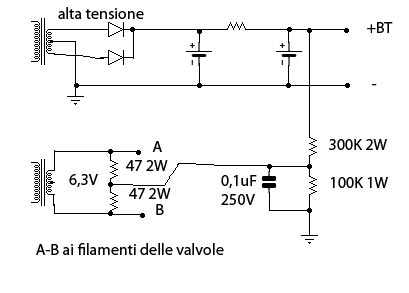

allora ti basta un solo alimentatore per i filamenti. Devi mettere il partitore con il riferimento dell'anodica così



B+ viene dall'ultimo condensatore di filtro dell'alta tensione. nel punto 1/4 B+ devi avere circa 1/4 della tensione anodica B+. Il condensatore da 0.1uF lo puoi pure aumentare (pure un elettrolitico, basta che sia ad alta tensione e non uno da 25V sennò ti scoppia in faccia Very Happy )

Ma è in CC l'alimentazione dei filamenti su questa scheda vero?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 20:51

@piero7 ha scritto:allora ti basta un solo alimentatore per i filamenti. Devi mettere il partitore con il riferimento dell'anodica così



B+ viene dall'ultimo condensatore di filtro dell'alta tensione. nel punto 1/4 B+ devi avere circa 1/4 della tensione anodica B+. Il condensatore da 0.1uF lo puoi pure aumentare (pure un elettrolitico, basta che sia ad alta tensione e non uno da 25V sennò ti scoppia in faccia Very Happy )

Ma è in CC l'alimentazione dei filamenti su questa scheda vero?

Azz fammi un disegnino di quello che hai sritto, o madonna capisco i disegni delle saldature qua per me è arabo. Come son ignorante pero'. Per i 0,1uf ho degli enec x2 che avevo preso dalla ESCO son 250v quindi vanno bene. Mi fa girare le palle ho piuì di 100 petp k73 da 0,1 tutti da 63v, fermi li uffs
io l'ho misurata in alternata sui filamenti, non e' continua. Parte dal trasformatore passa per un condensatore arancione mkt 0,022uf e arriva diretta alla valvola, quindi e' alternata.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 21:04

Shocked ma c'è lo schemino, che disegnino ti devo mettere???
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 21:07

@piero7 ha scritto: Shocked ma c'è lo schemino, che disegnino ti devo mettere???

Era per dire che non capisco na mazza... Ma sta alchimia serve opure e' evitabile? perchè te l'ho detto nnce capisco una mazza.
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 21:32

si che serve!!! Se alimenti le valvole di un serpp senza questo riferimento ammazzi in poco tempo la valvola alta, oltre a poter innescare fischi e rumori vari.
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 21:35

@piero7 ha scritto:si che serve!!! Se alimenti le valvole di un serpp senza questo riferimento ammazzi in poco tempo la valvola alta, oltre a poter innescare fischi e rumori vari.
Ma non ho capito come se fa eheheh. b1/4 va collegato da qualche parte?


mi piace questa http://cgi.ebay.it/Golden-Dragon-274B-rectifier-tube-1pc-/260806321143?pt=Altro_Elettronica_e_Elettricit%C3%A0&hash=item3cb944a3f7
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  piero7 il Lun 25 Lug - 22:28

già hai un trafo con la tensione piuttosto bassa, usa diodi...



Intreccia molto strettamente i due fili che portano i 6V ai filamenti

ora ti è più chiaro?
avatar
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  FiScHiA il Lun 25 Lug - 23:14

@piero7 ha scritto:già hai un trafo con la tensione piuttosto bassa, usa diodi...



Intreccia molto strettamente i due fili che portano i 6V ai filamenti

ora ti è più chiaro?

Oh cosi si... Ma cambiero poi il trafo lo venderò se arrivo a 300v sulla anodica sara' troppo? le prime 47 sulla 6,3 son k o ohm? Ho un ponte a diodi da 15a uso quello.

La resistenza sul + dell'anodica da quanto la meteresti? 220ohm?


Ultima modifica di FiScHiA il Lun 25 Lug - 23:17, modificato 1 volta
avatar
FiScHiA
Appassionato
Appassionato

Data d'iscrizione : 15.11.09
Numero di messaggi : 365
Località : Cairo M.tte (SV)
Impianto : pian piano..

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  francoiacc il Lun 25 Lug - 23:17

ma il trasformatore ha lo zero centrale (180-0-180) ?? Se si forse possiamo far salire considerevolmente la tensione di uscita ed usare persino un valvola rettificatrice
avatar
francoiacc
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 13.05.11
Numero di messaggi : 669
Occupazione/Hobby : Geografia / tubi termoionici
Provincia (Città) : Regno di Napoli e delle due Si
Impianto : Monofonici 300B SE Autocostruiti
Kismet 3 2A3 SE
Pre SRPP 6SN7 + 6N6P autocostruito
Pre Phono T-Phonum MKII
Giradischi Pro-Ject 6Perspex DC + AT-440MLA
CDP NAD 545BEE
Hackberry con MPD + FiioE10 + DAC autocostruito doppio WM8740
Diffusori Tannoy Saturn S10

Tornare in alto Andare in basso

Re: Alimentazione 6sn7

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Pagina 1 di 4 1, 2, 3, 4  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
