Commenti e domande sul Gainclone Magic

il Mar Feb 03, 2009 9:57 pm
Mode MODERATORE ON

Come anticipato in questo tread potrete scrivere commenti e domande al GAINCLONE MAGIC di Maurarte.
Eventuali messaggi non costruttivi verranno cancellati ad insindacabile giudizio dei moderatori.

Mode MODERATORE OFF

_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
avatar
IcuZ
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 08, 2009 1:50 pm
Andrea ho un po' di timore a scriver qui e spero di non commettere errori, ormai tutti i thread di Maurizio sembrano abbandonati da tutti e si respira un po' di aria minacciosa dopo gli ultimi tuoi post Holy


Questo è un Thread su domande e consigli sul Magic, come da tuo post di inizio.......


Chiedo quindi un consiglio, perchè lo ritengo tale, sul reparto alimentazione, nello specifico a livello condensatori....avrei trovato dei Nichicon Muse FW 10.000 uF 50v, vorrei un parere dai più esperti se questa versione di Nichicon sono buoni come sembrano per svolgere questo compito, oppure se sono più indicati in altri ambiti.

Grazie mille in anticipo Hello
avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 08, 2009 1:58 pm
Sono buoni ma forse un pochino troppo grandi come capacità.
avatar
IcuZ
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 08, 2009 2:46 pm
Grazie per avermi risposto Maurizio Smile

Cosa comporterebbe il fatto di essere un po' troppo grandi ? ed eventualmente è possibile compensare oppure meglio scartarli a cercarne da 8200uF come da tuo progetto ?

ps. non vedo l'ora che posti le istruzioni e foto sui passaggi cosi comincio la costruzione (in attesa delle PCB dalla cina)
avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: Commenti e domande sul Gainclone Magic

il Ven Feb 13, 2009 7:08 am
Cosa comporterebbe il fatto di essere un po' troppo grandi ? ed eventualmente è possibile compensare oppure meglio scartarli a cercarne da 8200uF come da tuo progetto ?

Meglio da 8200uF. Ho fatto anche test con i 4700uF con ottimi risultati.
Ieri ho finalmente avuto i profilati a L di alluminio che avevo ordinato per l'irrobustimento del case.
avatar
IcuZ
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 14, 2009 9:38 pm
Maurizio ho trovato solo i 10.000 ma calcola che userò meno potenza, solo 2 toro, quindi si potrebbe comportare diversamente dal tuo progetto.
Diciamo che non ho avuto scelta, ho preso i nichicon MUSE FW.

Spero metterai presto le info di assemblaggio e collegamento sul thread

ps. purtroppo non sono molto presente causa mia madre che si è rotta una costola cadendo ed ha entrambe la mani gonfie, credo ne avrà per una 40ina di giorni. Devo fare tutto io in casa, cammina a stento e faccio già fatica ad uscire per lavoro, ma purtroppo non ho fratelli e mio padre è mancato 2 anni fà.

Spero che tutto si sitemi presto e tornare presente come prima e carico di motivazione
avatar
diechirico
Membro classe argento
Membro classe argento
Data d'iscrizione : 24.09.08
Numero di messaggi : 3913
Località : Guidonia - Roma
Occupazione/Hobby : Spettroscopista (diciamo così...)
Provincia (Città) : dipende dai giorni
Impianto : Marantz CD6000
Cambridge Audio azur 640A V.2
KEF Q1


Re: Commenti e domande sul Gainclone Magic

il Sab Feb 14, 2009 10:31 pm
@IcuZ ha scritto:Maurizio ho trovato solo i 10.000 ma calcola che userò meno potenza, solo 2 toro, quindi si potrebbe comportare diversamente dal tuo progetto.
Diciamo che non ho avuto scelta, ho preso i nichicon MUSE FW.

Spero metterai presto le info di assemblaggio e collegamento sul thread

ps. purtroppo non sono molto presente causa mia madre che si è rotta una costola cadendo ed ha entrambe la mani gonfie, credo ne avrà per una 40ina di giorni. Devo fare tutto io in casa, cammina a stento e faccio già fatica ad uscire per lavoro, ma purtroppo non ho fratelli e mio padre è mancato 2 anni fà.

Spero che tutto si sitemi presto e tornare presente come prima e carico di motivazione
a prescindere da tutto, direi: in bocca al lupo. di cuore.
diego
avatar
IcuZ
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 15, 2009 9:28 am
Grazie Diego sei molto gentile, stare qui nel forum con voi mi aiuta non poco.

Tornando in topic, spero che il mio GC che sarà diverso da tutti suoni bene......sto' ancora aspettando le pcb dala cina
subba68
Novizio
Novizio
Data d'iscrizione : 17.02.09
Numero di messaggi : 12
Località : roma
Impianto : harman kardon pm620 +diffusori autocostruiti progetto audio rewiew 1990 3vie (20sipe +mid ciare e tw atd 2606)+bookshelf basso reflex (p17 seas+tw atd1606)

Re: Commenti e domande sul Gainclone Magic

il Mar Feb 17, 2009 6:33 pm
salve..sono nuovo...ho letto con molto interesse le pagine relative all'autocostruzione del gain clone magic, vi risparmio il discorso sulla meraviglia quando apprendi che circuiti relativamente semplici riproducano un suono cosi' valido....io sempre abituato alle realizzazioni (non alla mia portata) che devon essere sofisticate e costose...non vi staro' a tediare... volevo sapere se èpuo essere valido realizzare una batteria di gain clone per una ampli ht autocostruito? 5 gainclone + uno magari con doppio chip per il sub..in tutto pilotato dal decoder interno dei lettori dvd di stampo cinese? con una preferenza per l'ascolto stereo...ma con la possibilita' di ascoltare gli effetti ht...
secondo voi è una strada percorribile ? oppure mi dovrei rivolgere ad altri tipi di circuitazione? possono esserci problemi di fase?
saluti
avatar
IcuZ
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Re: Commenti e domande sul Gainclone Magic

il Mar Feb 17, 2009 9:04 pm
Non credo sia il thread adatto al tema che stai trattando.... Wink
subba68
Novizio
Novizio
Data d'iscrizione : 17.02.09
Numero di messaggi : 12
Località : roma
Impianto : harman kardon pm620 +diffusori autocostruiti progetto audio rewiew 1990 3vie (20sipe +mid ciare e tw atd 2606)+bookshelf basso reflex (p17 seas+tw atd1606)

Re: Commenti e domande sul Gainclone Magic

il Mar Feb 17, 2009 9:22 pm
scusate..sono andato fuori-...comunque avete un link recente per l'acquisto delle pcb del finale?
io ho trovato questo...
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MEWAX:IT&item=220361063262

vanno bene?c'è l'alimentatore di troppo ?
grazie
mastgreg
Affezionato
Affezionato
Data d'iscrizione : 31.01.09
Numero di messaggi : 103
Località : padova
Impianto : imac + DAC SP707 mod + gainclone diy + ciare h01.1 diy - alla ricerca del final player

Re: Commenti e domande sul Gainclone Magic

il Mer Feb 18, 2009 10:30 pm
sono incuriosito dalla sezione alimentazione studiata da maurarte, sempre perche' non capisco granche', e sono andato a vedermi quella del kit che ho assemblato tempo addietro e sono rimasto basito:

a valle del toroide la sezione ha il raddrizzamento con 4 diodi e 2 condensatori da 4,7uF/100V (per ciascun canale).

cosa devo pensare?

al suicidio o alla cannibalizzazione?
avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 22, 2009 11:41 am
Ormai funziona da una settimana. Direi che per quello che costa suona molto bene.
L'alimentazione surdimensionata ha dato velocità e dinamica ai bassi.
Lo sto pilotando con il mio pre BA a tubi.
Spero di riuscire a finire la descrizione del montaggio a breve
avatar
Fabio
Membro classe argento
Membro classe argento
Data d'iscrizione : 02.11.08
Numero di messaggi : 2516
Località : Roma
Occupazione/Hobby : informatico aziendale / ozio
Provincia (Città) : pessimo
Impianto : in firma

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 22, 2009 12:05 pm
@mastgreg ha scritto:sono incuriosito dalla sezione alimentazione studiata da maurarte, sempre perche' non capisco granche', e sono andato a vedermi quella del kit che ho assemblato tempo addietro e sono rimasto basito:

a valle del toroide la sezione ha il raddrizzamento con 4 diodi e 2 condensatori da 4,7uF/100V (per ciascun canale).

cosa devo pensare?

al suicidio o alla cannibalizzazione?

Qual'e' il KIT?
Probabilmente utilizza la filosofia tipo audiosector ma con un ponte solo. Il filtraggio dovrebbe stare accanto all'integrato. Altrimenti la vedodifficile che suoni con soli 4,7uF.
mastgreg
Affezionato
Affezionato
Data d'iscrizione : 31.01.09
Numero di messaggi : 103
Località : padova
Impianto : imac + DAC SP707 mod + gainclone diy + ciare h01.1 diy - alla ricerca del final player

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 22, 2009 12:59 pm

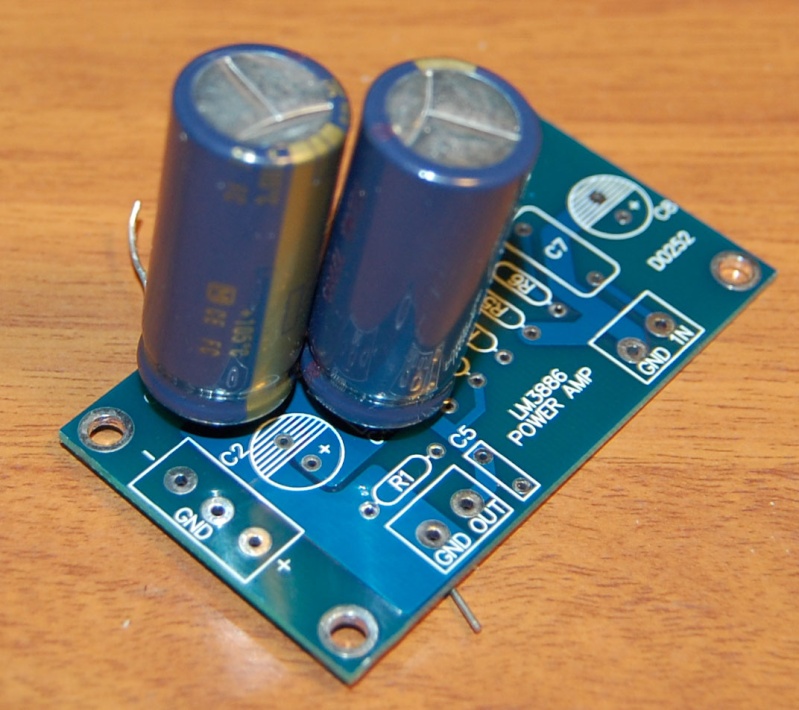

il gain e' questo:



quindi essendo cosi' vicini vanno bene?

greg
avatar
Fabio
Membro classe argento
Membro classe argento
Data d'iscrizione : 02.11.08
Numero di messaggi : 2516
Località : Roma
Occupazione/Hobby : informatico aziendale / ozio
Provincia (Città) : pessimo
Impianto : in firma

Re: Commenti e domande sul Gainclone Magic

il Dom Feb 22, 2009 1:08 pm
@mastgreg ha scritto:il gain e' questo:



quindi essendo cosi' vicini vanno bene?

greg

MI sembra che i diodi siano 8, qundi il doppio ponte c'e', e i condensatori veri e propri sono quelli vicino al dissipatore. Quelli vicino al ponte servono più che altro per il rumore. In pratica come nel kit audiosector..e, se vogliamo, come nel GainCard originale.
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 11:02 am
si potrebbe ro avere delle descrizioni più dettagliate sul montaggio dei componenti sezione ampli?
le R si "leggono" bene così come gli elko da 100 e da 47 mentre non riesco ad individuare dove vanno collegati i 1500.
grazie a chi mi può illuminare.
avatar
IcuZ
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 06.01.09
Numero di messaggi : 631
Località : Vicenza
Occupazione/Hobby : Assistenza tecnica caldaie-clima/Informatica-elettronica
Provincia (Città) : Meteoropatico
Impianto :
•Gainclone NOVA
•Philips Dvp 3264 Mod
•Tesi 504 black
•Cavi artigianali

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 1:15 pm
Sono arrivate questa mattina le PCB, ottima qualità davvero Oki

avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 1:31 pm
Il Magic finalmente è finito e suona da una settimana con il pre del Forum.
L'accoppiata suona piuttosto bene, il rapporto qualità prezzo è molto elevato.
Spero di riuscire a finire le prove ed a pubblicare tutto entro qualche giorno.
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 1:36 pm
se glielo chiedevi ti spediva solo quelle per i finali.

Spero di riuscire a finire le prove ed a pubblicare tutto entro qualche giorno.

mi bastava sapere dove saldare i 1500µf panasonic FC.
avatar
MaurArte
Membro classe oro
Membro classe oro
Data d'iscrizione : 04.02.08
Numero di messaggi : 7246
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico
http://www.alchimieaudio.com/

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 2:57 pm
I condensatori da 1500uF vanno uno su C1 e l'altro su C4.
Per quello messo su C4 devi rispettare la polarità di C2


subba68
Novizio
Novizio
Data d'iscrizione : 17.02.09
Numero di messaggi : 12
Località : roma
Impianto : harman kardon pm620 +diffusori autocostruiti progetto audio rewiew 1990 3vie (20sipe +mid ciare e tw atd 2606)+bookshelf basso reflex (p17 seas+tw atd1606)

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 4:26 pm
ciao...l'avevo gia' chiesto...le basette sono queste ?
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MEWAX:IT&item=220361063262

qualcuno ha un link recente?
grazie mille...
avatar
caliber
Membro di riguardo
Membro di riguardo
Data d'iscrizione : 24.11.08
Numero di messaggi : 615
Località : Torino
Impianto : Solo DUNE (e DoctorSound DeLuxe x il ripping)

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 4:38 pm
le basette sono quelle ed il link è valido, i tempi di consegna sono lunghi
subba68
Novizio
Novizio
Data d'iscrizione : 17.02.09
Numero di messaggi : 12
Località : roma
Impianto : harman kardon pm620 +diffusori autocostruiti progetto audio rewiew 1990 3vie (20sipe +mid ciare e tw atd 2606)+bookshelf basso reflex (p17 seas+tw atd1606)

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 7:22 pm
20 - 30 gg?
in genere dalla cina sono quelli i tempi..
grazie per la risposta...ho letto che si puo' chiedere solo l'invio dei stampati degli ampli senza alimentatore...
avatar
robertor
Membro classe argento
Membro classe argento
Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1

http://www.anitavillaetyek.hu

Re: Commenti e domande sul Gainclone Magic

il Sab Feb 28, 2009 7:40 pm
ok, mentre entrate - uscite - alimentazione rimangono invariate.
corretto?
thanks
Vedere l'argomento precedenteTornare in altoVedere l'argomento seguente
Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
