TPA3122 Sure Electronics

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

TPA3122 Sure Electronics

Messaggio  cdtony il Mer 22 Giu 2011 - 16:11

Salve ragazzi.... appena arrivata la scheda della Sure (in realtà si erano dimenticati di inviarmi il PCB e quindi ho dovuto aspettare) con TPA3122 della texas instrument. Dato il prezzo praticamente uguale alla soluzione con TA2024 ho deciso di comprare la scheda per curiosità e dopo aver letto di questo integrato in classe in questo thread : http://www.tforumhifi.com/t2678-tpa3122-qualcuno-lo-conosce e anche su costruire HIFI di marzo (articolo dell'utente aris69 di questo forum).

Ecco alcune foto :








Vi farò sapere!








cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  madqwerty il Mer 22 Giu 2011 - 16:59

non sapevo vendessero anche le pcb nude!

buona vestizione Very Happy Cool Oki

madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  robertor il Mer 22 Giu 2011 - 17:18

interessante, molto interessante.
cosa dicono gli esperti di quelle induttanze?
cortesemente potresti postare il link della sure?

[edit] trovata grazie. http://cgi.ebay.it/2-X-15Watt-Class-D-Stereo-Power-Amplifier-Kit-TPA3122-/230636666573?pt=LH_DefaultDomain_0&hash=item35b3043ecd


Ultima modifica di robertor il Mer 22 Giu 2011 - 17:31, modificato 1 volta

robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  MaurArte il Mer 22 Giu 2011 - 17:25

La ho presa anche io ed ho avuto gli stessi problemi con la pcb
http://cgi.ebay.it/2-X-15Watt-Class-D-Stereo-Power-Amplifier-Kit-TPA3122-/350466809183?pt=LH_DefaultDomain_0&hash=item5199731d5f
Speriamo di riuscire a sentirla suonare... Sad

MaurArte
Membro classe oro
Membro classe oro

Data d'iscrizione : 04.02.08
Numero di messaggi : 7141
Località : Roma
Occupazione/Hobby : Alchimista
Provincia (Città) : En verden av smart jeg er dum
Impianto : Elettrico

http://www.alchimieaudio.com/

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 0:17

Suona da un pò con alimentatore 30V 1A switching ... un pò pochini ma non ho altro per adesso...

Devo dire che almeno inizialmente non sembra un granchè, la gamma media sembra "confusa" e i bassi sono quasi assenti.

Ascolterò ancora per un pò poi andrò a modificare il condesatore di ingresso con uno almeno da 2,2uf invece di 0,68uf. Condesatori di alimentazione migliori che quelli in dotazione sono davvero penosi.

Molto comodo la possibilità di regolare il guadagno... sarebbe stato utile anche su un TA2024.

Per le induttanze non saprei dire... non sembrano male, sono di tipo avvolte su nucleo di ferrite e sono dichiarate 10uH 3A.

cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 0:19

@madqwerty ha scritto:non sapevo vendessero anche le pcb nude!

buona vestizione Very Happy Cool Oki

GRazie! Sure per il TPA3122 non intende dare un PCB già saldato a quanto pare! Molto comoda la cassettina di plastica per successivi riutilizzi!

cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  aris69 il Gio 23 Giu 2011 - 1:36

inizia a togliere R1 e R2 Very Happy
C1 e C2 metti 1uF
C3 e C4 220nf
C22 10 uF va bene un elettrolitico occhio alla polarita'.
le induttanze da 10uH non vanno bene.
Buon DIY!!
il chip e' originale?? Wink

aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 10:05

Grazie Aris. Ho delle domande tanto per capire il perchè delle modifiche. Tu praticamente consigli di non allontanarsi molto dal datasheet ufficiale del TPA3122 per quanto riguarda il filtro in uscita..

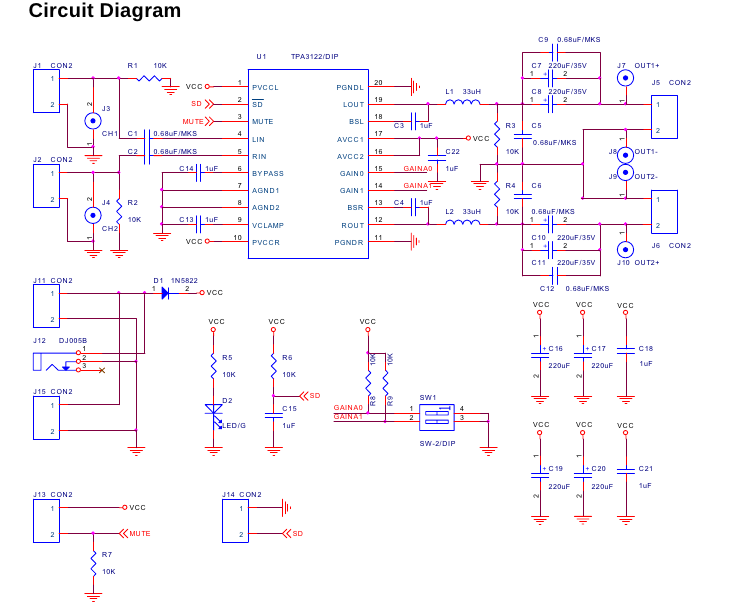

Innanzitutto posto lo schema originale della sure cosi per intenderci.



Quindi....

- Al posto di C1 e C2 ho sostituito gli originali (0,68uf) con dei k73-16 da 2,2uf... 1uf non è troppo basso per "guadagnare" un pò in gamma bassa?

- R1 e R2 eliminate

- C3 e C4 da 220nf.

- C22, dato che è collegato alla linea di alimentazione non sarebbe meglio utilizzare un condesatore low ESR con capacità dell'ordine dei 1000uf ad esempio?

- Induttanze : il datasheet consiglia 22uf mentre sure monta delle induttanze dal valore di 33uH. Penso sia dovuto al fatto che hanno utilizzato C3 e C4 da 1uf invece che 220nf... No?

- TPA3122 originale? Non saprei come riconoscerlo a dire il vero.... posso farti una foto dettagliata :-)


cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 10:10

Piccola nota... sul PCB della SURE L1 e L2 sono indicate con il valore di 10uH :-)

cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 10:16

@MaurArte ha scritto:La ho presa anche io ed ho avuto gli stessi problemi con la pcb
http://cgi.ebay.it/2-X-15Watt-Class-D-Stereo-Power-Amplifier-Kit-TPA3122-/350466809183?pt=LH_DefaultDomain_0&hash=item5199731d5f
Speriamo di riuscire a sentirla suonare... Sad

Devo dire che prima che mi arrivasse il primo pacco loro già mi avevano avvertito sulla possibilità di ricevere tutto tranne il PCB... :-)

cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  aris69 il Gio 23 Giu 2011 - 13:17

@cdtony ha scritto:Grazie Aris. Ho delle domande tanto per capire il perchè delle modifiche. Tu praticamente consigli di non allontanarsi molto dal datasheet ufficiale del TPA3122 per quanto riguarda il filtro in uscita..

Innanzitutto posto lo schema originale della sure cosi per intenderci.



Quindi....

- Al posto di C1 e C2 ho sostituito gli originali (0,68uf) con dei k73-16 da 2,2uf... 1uf non è troppo basso per "guadagnare" un pò in gamma bassa?

- R1 e R2 eliminate

- C3 e C4 da 220nf.

- C22, dato che è collegato alla linea di alimentazione non sarebbe meglio utilizzare un condesatore low ESR con capacità dell'ordine dei 1000uf ad esempio?

- Induttanze : il datasheet consiglia 22uf mentre sure monta delle induttanze dal valore di 33uH. Penso sia dovuto al fatto che hanno utilizzato C3 e C4 da 1uf invece che 220nf... No?

- TPA3122 originale? Non saprei come riconoscerlo a dire il vero.... posso farti una foto dettagliata :-)

Per quanto riguarda il condensatore C22, e' raccomandato un valore di almeno 10uF, il valore da 1uF mi sembra un po rosicato. E' consigliabile bypassare il suddetto condensatore con uno di tipo ceramico da 100nF.
I condensatori C3 e C4 non "interagiscono" col filtro d'uscita piuttosto sullo stato di interdizione dei mosfet.
Per le induttanze bisogna prima capire il valore di quelle fornite nel kit e poi andiamo a ricontrollare i valori di C5 e C6.

aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 16:05

Misurato con il tester (cinese) le induttanze sono circa 30 uH.

cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  aris69 il Gio 23 Giu 2011 - 17:02

@cdtony ha scritto:Misurato con il tester (cinese) le induttanze sono circa 30 uH.
Ok, prendiamo per buono i 33uH dello schema, con i condensatori da 680nF verso massa, hai una frequenza di taglio, in basso di circa 33.5 Khz direi che vanno bene, ammesso anche che hanno un valore di 30uH la frequenza di taglio sara' di circa 35 Khz.

aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  Barone Rosso il Gio 23 Giu 2011 - 18:19

Comunque la sola scatola dei componenti vale il prezzo del kit. Laughing

E dopo le modifiche come suona?

Barone Rosso
Moderatore
Moderatore

Data d'iscrizione : 24.03.08
Numero di messaggi : 8020
Località :
Provincia (Città) : Altrove
Impianto : Z + X = Y

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Gio 23 Giu 2011 - 18:52

Mah ancora nella mia mente regna un pò di incertezza. Dopo le modifiche la gamma media sembra più naturale ma ad alto volume fa un pò di confusione, meno dettagliato del TA2024 e poco affaticante devo dire. Manca ancora un pò di gamma bassa ma su questo vorrei prima provare con un alimentatore lineare.
Adesso mi sto attrezzando a fare un confronto diretto con un TA2024 "liscio" ovvero la solita scheda sure con la sola modifica del condesatore di ingresso perchè per adesso il confronto è fatto con questo :



Pre a valvole tipo forum (modificato punto di lavoro valvole) con alimentazione anodica con moltiplicatore di capacità a MOSFET e filamenti con LM317T. TA2024 con alimentazione lineare e guadagno unitario dello stadio PRE interno al TA2024.


cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  flovato il Gio 23 Giu 2011 - 21:47

@cdtony ha scritto:Mah ancora nella mia mente regna un pò di incertezza. Dopo le modifiche la gamma media sembra più naturale ma ad alto volume fa un pò di confusione, meno dettagliato del TA2024 e poco affaticante devo dire. Manca ancora un pò di gamma bassa ma su questo vorrei prima provare con un alimentatore lineare.
Adesso mi sto attrezzando a fare un confronto diretto con un TA2024 "liscio" ovvero la solita scheda sure con la sola modifica del condesatore di ingresso perchè per adesso il confronto è fatto con questo :



Pre a valvole tipo forum (modificato punto di lavoro valvole) con alimentazione anodica con moltiplicatore di capacità a MOSFET e filamenti con LM317T. TA2024 con alimentazione lineare e guadagno unitario dello stadio PRE interno al TA2024.


Di sicuro i componenti stanno comodi c'è spazio e tutto è molto ordinato.
Complimenti per la disamina. Oki

flovato
UTENTE BANNATO

Data d'iscrizione : 23.12.10
Numero di messaggi : 12509
Impianto : (non specificato)

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  robertor il Gio 23 Giu 2011 - 21:52

perchè non elimini quei PETP sulla sure e metti qualcosa di meno "acido"?
imho ne guadagnerebbe in musicalità.

robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Ven 24 Giu 2011 - 1:02

@robertor ha scritto:perchè non elimini quei PETP sulla sure e metti qualcosa di meno "acido"?
imho ne guadagnerebbe in musicalità.

Diciamo perchè sono ancora al lavoro per trovare la soluzione migliore... I PETP sono stati la mia prima scelta per via del costo molto basso... Nella foto non si vede perchè è vecchiotta ma i PETP sono stati bypassati con ERO MKT da 0,22uf...

Esteticamente si presenta cosi :



Chiuso OffTopic.

Per il TPA3122 che alimentazione usare? Lineare? 28V 1,5A?



cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Re: TPA3122 Sure Electronics

Messaggio  cdtony il Sab 25 Giu 2011 - 13:51

Dopo un bel pò di ascolto posso dire che è meno affaticante del TA2024 ma perde molto in dettaglio nella gamma media. Attendo di utilizzare un alimentatore adeguato...

Fatemi sapere cosa ne pensate (se vi arriverà)....

cdtony
Appassionato
Appassionato

Data d'iscrizione : 14.09.10
Numero di messaggi : 393
Località : Ct
Impianto : Pre 6n1p + ta2024, wharfedale 506.2, sony cdp-101

http://www.intilinux.com

Tornare in alto Andare in basso

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
