Il mio pre di 6N3

Ciao a tutti i membri del forum.
Dopo aver positivamente utilizzato per quasi due anni un ta2024 in coppia con un pre basato su ecc81 ho voluto passare al ta2022 e cercare la migliore accoppiata tra il piccolo pre che già avevo ed una nuova scheda presa da Zoe insieme ad una scheda di selezione ingressi munita di telecomando.
Questo è il pre: url=https://servimg.com/view/16390941/15][/url]
Lo schema è molto semplice, il difficile è stato trovare qui a Milano un trasformatore 160-0-160 + 6,3 da 4A.
Ho risolto il problema facendolo fare da Novarria.
Preferisco farvi vedere il risultato finale al buio così non vedete lo sfacelo dei miei fori.

segue

L'assemblaggio è stato fatto dopo aver provato il pre da solo con l'ampli senza selettore ingressi per assicurarmi che valessa la pena lavorare al progetto. Devo dire che la qualità del suono mi ha da subito colpito positivamente anche con le valvole cinesi originali he ho poi sostituito con delle 6n3 nos militari anche se non ho percepito nessun cambiamento udibile.
Ho acquistato anche una 6z4 nos sempre dall'ex urss, che attendo, e condensatori wima da sostituire a quelli presenti sulla scheda nel dubbio che non siano originali ma le prove d'ascolto suggerirebbero di non toccare nulla.
Sono partito da un case simile a quello usato per l'ampli che ho sforacchiato stile mitragliatrice senza riuscire ad allineare i numerosi fori....
Ho inserito ed alloggiato la scheda di selezione ingressi con volume meccanico telecomandato ed il relativo piccolo trasformatore da 12v,
il pre al quale ho collegato con cavo schermato input ed output, l'alimentazione che arriva dal trasformatore che ho collocato all'esterno, a vista, come le valvole che ho montato sul pannello superiore collegando i singoli cavi ai relativi zoccoli superiori.

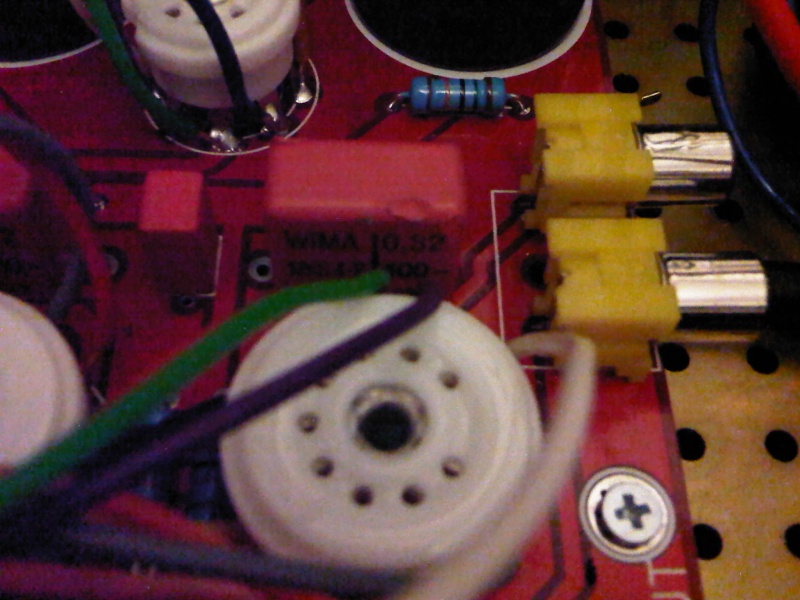

Notare il particolare delle saldature (50 ) che mi hanno talmente sfinito da sbruciacchiare anche un preziosissimo finto wima (forse, non mi pare esista il valore 0,32 wima).

Il case "vomitava cavi"

Ma alla fine sono riuscito a non confondere i cavi da saldare anche se alla prima accensione non ero certo di non assistere ad un botto

Non disponendo di guaine, ho isolato ogni singolo collegamento sul pannello superiore con nastro isolante, non si sa mai. Nel caso non mi vedeste partecipare al forum prossimamente può darsi che il metodo non fosse perfetto
Insomma ho fatto del mio meglio anche se l'estetica non fa onore alla qualità del suono.

Dal pannello anteriore si nota il controllo volume e selettore ingressi, entrambi telecomandabili, il buco per permettere al led di ricevere i segnali del telecomando ed i led per capire l'ingresso selezionato.

Le prove audio del pre sono divise in due fasi, la prima era postata con la mia presentazione del finale che però non trovo più
Ed una seconda fresca fresca di prova che ho fatto a Pasqua con il mio amico esperto.
Appena trovo il post vado avanti, se interessa. Altrimenti mi fermo qui e vi ringrazio per l'attenzione.

Vincent

Vincentsemper ha scritto:Le prove audio del pre sono divise in due fasi, la prima era postata con la mia presentazione del finale che però non trovo più
Ed una seconda fresca fresca di prova che ho fatto a Pasqua con il mio amico esperto.
Appena trovo il post vado avanti, se interessa. Altrimenti mi fermo qui e vi ringrazio per l'attenzione.

Vincent

Vai avanti...

Ciao Vincent,
Metteresti il link della "scheda di Zoe"?


grazie,
claudio

Vincent,continua. Il tuo post è stato spostato in t progetti, complimenti. https://www.tforumhifi.com/t16130-i-miei-ultimi-nati

dove hai preso quei due bellissimi vu meter analogici???

...per quello forse posso aiutarti io:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=380245168181&ssPageName=STRK:MEWAX:IT#ht_3937wt_1164

Grazie a tutti per il supporto a fare meglio e per i vostri commenti.

Il link alla baia per il pre è questo http://cgi.ebay.it/New-2Pcs-6N3-6Z4-Buffer-Preamplifier-Board-GZ-/200597295057?pt=UK_AudioTVElectronics_HomeAudioHiFi_Amplifiers&hash=item2eb487cfd1

Il vu-meter si trova anche sulla baia cinese ma per chi sta a Milano basta andare da Novarria e si trovano a 15€ la coppia. Conviene !
Qui trovate il link di Novarria che però non credo ve lo mandi a casa boh.
http://www.enovaz.it/prodotto-144028/V-meter-da-pannello.aspx
Dovete procurarvi poi il driver o farlo andare con circuito passivo (sconsiglio).
Se comprate sulla baia conviene prendere anche il driver, altrimenti potete usare uno schema dei mitici anni settanta come quello che ho assemblato io. E' di Nuova Elettronica, kit lx299 non più in commercio, basato su integrato 1458, non so se posso postare lo schema chiedo agli Admin.

Vincent

Ad occhio la scheda pre sembra molto simle a questa:

https://www.tforumhifi.com/t740-costruiamo-un-pre-a-valvole-analisi-e-fase-operativa

Wow, mi fa un immenso piacere vedere Maurarte partecipare a questo topic.
Mi inchino .
Come vorrei avere le tue competenze e le tue mani !
Avevo visto gli schemi e le tue realizzazioni ma mi sono buttato su questo pre vista l'esiguità della spesa.
Credo che anche Novarria ne comprerà un tot per rivenderli direttamente in Italia, sarà interessante vedere quanto li quoterà.
Hai dei suggerimenti per migliorare questo pre dal punto di vista elettronico e dei componenti ?
Mi rendo conto che vederlo soltanto dalla foto è difficile.

Vincent

MaurArte ha scritto:Ad occhio la scheda pre sembra molto simle a questa:

https://www.tforumhifi.com/t740-costruiamo-un-pre-a-valvole-analisi-e-fase-operativa

Ciao Maurizio.
Dovrebbe essere la stessa scheda che circola da un po' su ebay, o mi sbaglio?:
http://cgi.ebay.com/HIFI-stereo-audio-amplifier-6N3-Tube-PRE-AMP-Buffer-/320543884871?_trksid=p4340.m263&_trkparms=algo%3DSIC%26its%3DI%252BC%26itu%3DUCI%252BIA%252BUA%252BFICS%252BUFI%26otn%3D10%26pmod%3D320638474333%26ps%3D63%26clkid%3D8770843819028612730#ht_2534wt_1164



claudio

No, il link giusto al pre lo trovi sopra.
Quello che hai allegato non ha la raddrizzatrice ma credo un ponte di diodi e costa molto di più !

ciao.

Come vi dicevo ho portato il pre dal mio amico Piero che dispone di una vastità di apparecchiature.
Nel pomeriggio di Pasqua abbiamo smaltito il pasto con l'ascolto del ta2022 e ta2024 con i due diversi pre, ovvero sia con il nuovo arrivato basato su 6z4 e 6n3 che sul piccolo ecc81.
Per la prova abbiamo attaccato una sorgente provvisoriamente a sua disposizione (emmlab cdsa-se) che mi dicono costare una fortuna.
Le casse erano due piccole casse costruite da lui che suonano da favola, bass reflex due vie con tweeter al titanio e woofer da 10.
L'ascolto è sempre stato un piacere sia con ta2022 e ta2024 con entrambi i pre.
Il nuovo pre è però risultato addomesticare ancora meglio alcune spigolosità del ta2024.
L'accoppiata vincente è stata comunque ta2022 e pre 6n3.
La scena sempre molto aperta si è avvicinata, il livello di dettaglio già molto presente si è ancora migliorato. Le voci si sono impreziosite di particolari, ogni sussurro e perfino l'umettare delle labbra si è ancor meglio percepito con la coppia che ne è uscita favorita.
Basso, percussioni, pianoforte posizionati perfettamente sulla scena e nessun tipo di caduta di presenza o profondità percepibile come invece occorso in alcuni momenti e con volumi sostenuti sul 2024.
Anche a detta di Piero l'accoppiata vincente è vincente anche ai bassi volumi che risultano sempre maggiormente ricchi di dettagli.
Insomma anche secondo il mio amico, la stessa sensazione che avevo avuto a casa mia con diverse prove incrociate è stata riscontrata in sala prove.
Abbiamo ascoltato la solita Diana Krall con un CD di raccolta (credo l'ultimo uscito a fine anno) che è particolarmente ben registrato, un cd di musica d'ambiente, uno di classica ed un brano di sola voce di Suzanne Vega che ci permette sempre di confrontare i dettagli d'espressione vocale.
Alla prova si è aggiunto Giorgio, bravissimo dentista e sofisticato uditore che ha anche decretato l'assoluta impercettibilità di differenza tra un lettore da migliaia di euro ed il vecchio NAD che il mio amico Piero ha provato a confrontare.
A dire il vero mi pareva quasi suonasse meglio il NAD....(bestemmia ?)

ciao a tutti !

ho comprato anchio la stessa scheda, io pensavo di staccare i condensatori grossi e saldarli sotto la scheda in modo da poter fissare la pcb al case e far sporgere le valvole.

In effetti sarebbe stata la soluzione giusta secondo me.
Consigli per ulteriori miglioramenti ?

ciao !

Una risposta per Vincentsemper.

volevo mandarti un messaggio privato ma essendo nuovo nn me lo fa fare....
ho comprato lo stesso PRE a valvole.... ma nn si capisce che trasformatore usare, soprattutto l'amperaggio.
160+160 e 6.3v e li siamo d'accordo ma le correnti dei 160 e dei 6.3 sono 4A e 100mA oppure il contrario?
grazie x l'aiuto!!!!!

smemail ha scritto:Una risposta per Vincentsemper.

volevo mandarti un messaggio privato ma essendo nuovo nn me lo fa fare....
ho comprato lo stesso PRE a valvole.... ma nn si capisce che trasformatore usare, soprattutto l'amperaggio.
160+160 e 6.3v e li siamo d'accordo ma le correnti dei 160 e dei 6.3 sono 4A e 100mA oppure il contrario?
grazie x l'aiuto!!!!!

Ciao,
non sò qual'è il pre, ma di certo i 160V sono 100mA (anodica ) e i 6,3V 4A (filamenti)

grazie per la risposta..... stavo infatti vedendo su alcuni siti che sembra essere proprio cosi...
Siccome il trasfo lo devo far avvolgere volevo farlo fare bene, ma 4A per i 6.3 mi sembrano un po eccessivi, dalle specifiche si parlava di 2A.......... ma visto che lui lo ha gia assemblato chiedevo un consiglio dirett a lui.

smemail ha scritto:grazie per la risposta..... stavo infatti vedendo su alcuni siti che sembra essere proprio cosi...
Siccome il trasfo lo devo far avvolgere volevo farlo fare bene, ma 4A per i 6.3 mi sembrano un po eccessivi, dalle specifiche si parlava di 2A.......... ma visto che lui lo ha gia assemblato chiedevo un consiglio dirett a lui.

Si certo, aspetta i consigli di chi lo ha già montato e fatto funzionare.
Comunque nell'attesa puoi andare a guardare il datasheet della valvola, la 6N3 assorbe 300-330mA di filamento, fatti il conto per quante valvole monta e sai subito il secondario a 6,3 quanti Amperè deve erogare.
Se sei certo che il trasformatoraio farà un lavoro fatto bene allora puoi chiedere un secondario giusto., sennò ti conviene aumentare un poco la corrente richiesta in maniera da essere sicuro che poi il trasformatore non si "sieda" e non scaldi o vibri.

mi hai tolto le parole di bocca..... sono 3 valvole, è lo stesso identico circuito che lui ha realizzato.... quindi i 2 ampere che avevo considerato sono giusti, faccio fare un trasfo che ne eroga 2,5 cosi sto tranquillo...... considera che il trasfo sara una bella bestillina perche eroghera anche 28+28 volt per il finale a mosfet!!!!!

Voglio fa un mobile con questo pre a valvole e il finale a mosfet gia preso!!!!

grazie comunque delle risposte!

smemail ha scritto:mi hai tolto le parole di bocca..... sono 3 valvole, è lo stesso identico circuito che lui ha realizzato.... quindi i 2 ampere che avevo considerato sono giusti, faccio fare un trasfo che ne eroga 2,5 cosi sto tranquillo...... considera che il trasfo sara una bella bestillina perche eroghera anche 28+28 volt per il finale a mosfet!!!!!

Voglio fa un mobile con questo pre a valvole e il finale a mosfet gia preso!!!!

grazie comunque delle risposte!

Il finale è in classe AB?
Io mi permetto di consigliarti di fare due trasformatori separati, uno per il pre e uno per il finale.
Sia per una migliore qualità all'ascolto, sia perchè magari in futuro potrebbe venirti voglia di cambiare il pre o il finale.

era quello che volevo sentire...... gia mi avevano detto sta cosa e ora che me lo dici ne ho la conferma..... allora faro cosi...... GRAZIEE!!!

Pre con 6n3 poco segnale accoppiato a un classe d...se ci sono modifiche da fare...gentilissimi
