IRS2092 v2

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

IRS2092 v2

Messaggio  giovyy il Ven Dic 31, 2010 6:21 pm

Ampli con IRS2092 e mosfet IRFI4019, quasi tutto SMD.
Stay tuned! Smile

avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  roby2k il Ven Dic 31, 2010 6:56 pm

@giovyy ha scritto:Ampli con IRS2092 e mosfet IRFI4019, quasi tutto SMD.
Stay tuned! Smile


Tifo per te........
avatar
roby2k
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 27.10.08
Numero di messaggi : 1392
Località : santa maria capua vetere
Provincia (Città) : CE
Impianto : 1) HTPC, scheda audio esi U46XL, pre SRPP di ECC82 con controllo volume a relais 50k, Adcom GFA-545, TDL MC, clone proac 2.5, sistema 3 vie triamplificato.
DRCizzato.

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Ven Dic 31, 2010 7:11 pm

Visto che interessa a qualcuno, ho già disegnato la PCB (3,5 x 6,5), ho ordinato i componenti, il tempo che arrivano e mi metto all'opera..

Con il mosfet scelto è possibile settare un tempo morto inferiore ai 40nS, tutto a vantaggio della distorsione!
L'amplificatore può essere alimentato con diverse tensioni duali, ottenendo diverse potenze in uscita, io ho scelto la versione da 35V, che eroga circa 120W.
Cambiando solo alcune resistenze, è possibile alimentarlo a 50-60V, ottenendo così, una potenza di 250W @ 4 Ohm (400w 10%THD)
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  gigi6c il Sab Gen 01, 2011 10:45 am

@giovyy ha scritto:Ampli con IRS2092 e mosfet IRFI4019, quasi tutto SMD.
Stay tuned! Smile


Giao Giovyy Prima di tutto auguroni a Tutti, ma qual' è il progetto?
xche non posti lo schema elettrico e le pcb come si fa normalmente?
e l'ampli classe A abbandonato?
vedi che con i componenti che ti ho inviato puoi realizzare la versione modificata dell'amico Mad
ciao

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Sab Gen 01, 2011 11:14 am

Auguri a tutti!

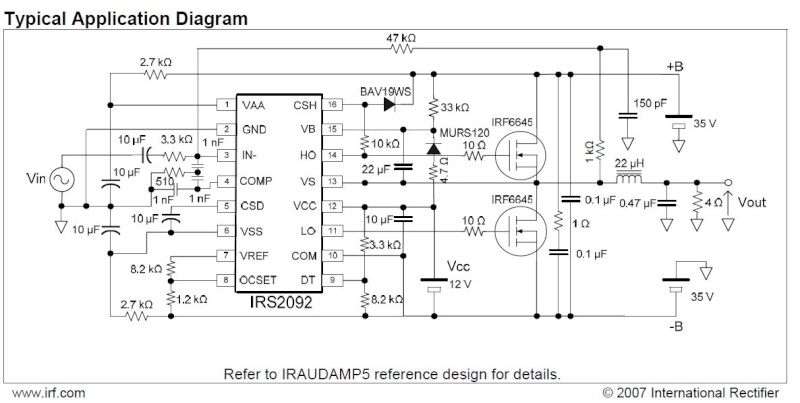

Lo schema che ho seguito è quello indicato nel datasheet.
L'ampli in classe A non l'ho abbandonato, però io sto seguendo lo schema "classico", non quello di Marco.

Schema:


PCB (Eagle):


PS:Il mosfet è girato solo per la piedinatura
PPS:La PCB non è ancora testata!


Ultima modifica di giovyy il Sab Gen 01, 2011 11:35 am, modificato 1 volta
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  gigi6c il Sab Gen 01, 2011 11:34 am

[quote="giovyy"]Auguri a tutti!
Lo schema che ho seguito è quello indicato nel datasheet.

sarebbe opportuno pubblicare anche lo schema dell'alimentatore duale con i valori del trafo.
Penso che appena avro un po di tempo, utilizzando il po po di roba che ho lo realizzero'.
Ho un trafo 350w 23V o 23V che dopo raddrizzamento e filtro tira fuori circa 32V che dici va bene?

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Sab Gen 01, 2011 11:40 am

La tensione del trasfo varia in funzione della potenza che si vuole ottenere in uscita,
da un minimo di 25V ad un massimo di 80V (già raddrizzati).



@gigi6c ha scritto:
Ho un trafo 350w 23V o 23V che dopo raddrizzamento e filtro tira fuori circa 32V che dici va bene?
Con 32Vcc si ottengono circa 120W, quindi va benissimo!

Schema alimentatore, classico ponte e condensatori:
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  scorpio92 il Sab Gen 01, 2011 1:23 pm

I miei complimenti, in particolare per la PCB che è fatta a regola d'arte.

Un buon 2011,
Niki
avatar
scorpio92
Appassionato
Appassionato

Data d'iscrizione : 12.11.09
Numero di messaggi : 434
Località : Jesi
Impianto :

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  madqwerty il Sab Gen 01, 2011 8:58 pm

auguri ! Cool
ma la v1 com'è andata?
avatar
madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Sab Gen 01, 2011 9:46 pm

@madqwerty ha scritto:auguri ! Cool
ma la v1 com'è andata?

Grazie!
Attendo gli IRS2092 da Cristi.. Slow Slow
Mi sa che non arriveranno più..attendo un altro paio di giorni, poi li faccio rispedire.
Questa volta invece li ho ordinati da RS.
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Sab Gen 01, 2011 9:46 pm

@scorpio92 ha scritto:I miei complimenti, in particolare per la PCB che è fatta a regola d'arte.

Un buon 2011,
Niki

Grazie mille! Buon anno!! Very Happy
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  gigi6c il Dom Gen 02, 2011 6:23 pm

[quote="giovyy"]Auguri a tutti!
Lo schema che ho seguito è quello indicato nel datasheet.

PCB (Eagle):


Per la tua età veri complimenti sia per il lavoro che per la gentilezza dimostrata, sopratutto per l'invio dell'IRS.
Un piccolo consiglio di finezza, sulla PCB indica i componenti come un vero professionista, e sopratutto per quelli piccoli come me Embarassed e mio figlio Gabri 12 anni che capiscono ben poco Rolling Eyes

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  gigi6c il Dom Gen 02, 2011 6:31 pm

@giovyy ha scritto:Ampli con IRS2092 e mosfet IRFI4019, quasi tutto SMD.
Stay tuned! Smile

Ma gli IRFI 6645 presenti sullo schema sono stati da te sostituiti con IRFI4019 e quali componenti non trovi?

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Dom Gen 02, 2011 10:52 pm

@gigi6c ha scritto:
Ma gli IRFI 6645 presenti sullo schema sono stati da te sostituiti con IRFI4019 e quali componenti non trovi?

Ho trovato tutti i componenti, ho usato l'IRFI4019 solo per comodità, sia di sbroglio che di saldatura (IRFI6645 sono DirectFet, un pò difficli da saldare, se non impossibile)
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Dom Gen 02, 2011 10:55 pm

@gigi6c ha scritto:

Per la tua età veri complimenti sia per il lavoro che per la gentilezza dimostrata, sopratutto per l'invio dell'IRS.
Un piccolo consiglio di finezza, sulla PCB indica i componenti come un vero professionista, e sopratutto per quelli piccoli come me Embarassed e mio figlio Gabri 12 anni che capiscono ben poco Rolling Eyes

Grazie! Embarassed
IRS? Intendevi dire LM forse?

Quando ho tempo indico il nome del componente e allego una tabella con i valori (inserendoli sul PCB non si capisce niente).
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Mar Gen 04, 2011 9:44 pm

@Gigi: quando ho tempo inserisco i valori, ricordo però che è un progetto/PCB non testato, quindi non è garantito il corretto funzionamento.
Tra qualche mese dovrei testarlo e solo allora potrò assicurare il corretto funzionamento.
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  giovyy il Dom Gen 30, 2011 10:50 am

Aggiornamento:

Sono arrivate le induttanze e alcune resistenze SMD, quando arrivano tutti i componenti si parte!
avatar
giovyy
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 08.01.10
Numero di messaggi : 1073
Località : Napoli
Impianto : Casse JBL + Proton
GC con LM3875

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  x84andrea il Mar Mar 05, 2013 4:11 pm

novità? hai pensato di mettere in parallelo due finale per avere una maggiore potenza?
avatar
x84andrea
Appassionato
Appassionato

Data d'iscrizione : 18.05.10
Numero di messaggi : 472
Località : torino
Occupazione/Hobby : ingegnere cosi per dire
Provincia (Città) : comodamente rivoltoso
Impianto : buona parte fatta con le mie mani!

Tornare in alto Andare in basso

Re: IRS2092 v2

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Tornare in alto Andare in basso

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
