Finale TA2022 Low Cost

Da Stentor Dom 28 Nov 2010 - 13:25

Ciao a tutti,
volevo presentarvi la mia ultima fatica: un finale basato sulla FENICE100 realizzato con un Budget imposto di Max € 180,00.

Il finale presenta la sostituzione dei condensatori di ingresso con degli ottimi Vishay da 3,3 MF e il potenziamento dei condensatori di Boost con altri due connessi in parallelo sotto la scheda.

Il tutto è stato realizzato con un doppio ingresso linea: uno per l'utilizzo come finale puro e l'altro che passa attraverso un semplice controllo di volume realizzato con un pot. logaritmico Alps.

L'alimentazione lineare è quella di serie del Fenice100 mentre il case è un simil Galaxy realizzato in alluminio e pagato € 18,00 !!!

I led della fenice sono stati riportati sul frontale per verificare lo stato di funzionamento (led blu power on e led rosso l'intervento della protezione).

Questo è il frontale con i led di stato e il deviatore per l'Amp-In

Finale TA2022 Low Cost F110

Ecco in bella vista i due condensatori di ingresso Vishay 3,3 mf 630v ...pagati poco meno di € 10,00 da RS-Components

Finale TA2022 Low Cost F210

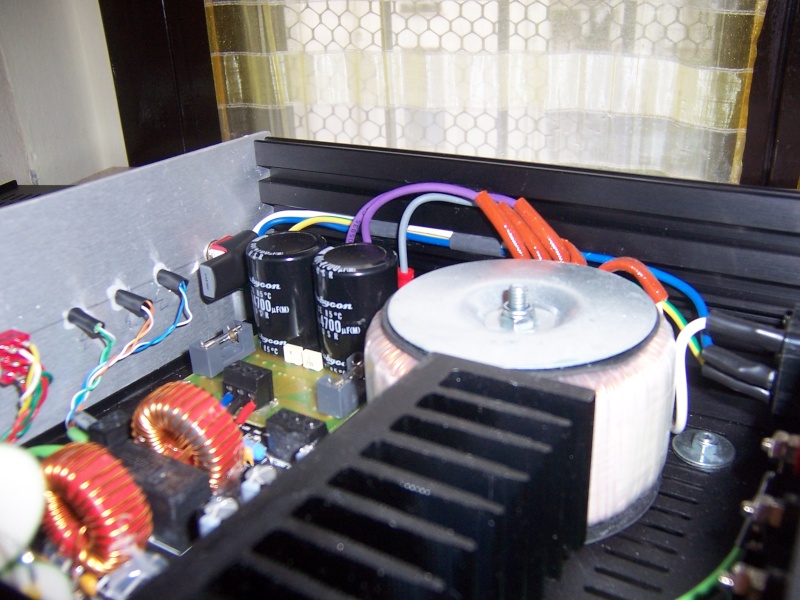

Ecco l'alimentazione lineare di S3 dal costo di € 45,00:

Finale TA2022 Low Cost F311

Questo è il posteriore con i doppi ingressi linea e gli economici ma funzionali connettori per i cavi di potenza:

Finale TA2022 Low Cost F410

Per la connessione dei morsetti mi sono concesso il lusso di utilizzare dei cavi Van den hul: sono gli stessi impiegati nella costruzione delle Diapason Adamantes ed Astera (cassa da quasi € 7.000!!!) , non si trovano normalmente in vendita...sono ottimi anche come flessibilità e costano pochissimo Smile

Ed ecco infine i semplici condensatori di Boost connessi in parallelo a quelli originali:

Finale TA2022 Low Cost F611

Da acvtre Dom 28 Nov 2010 - 14:10

E quindi le impressioni sono?....

Da Stentor Dom 28 Nov 2010 - 14:22

acvtre ha scritto:E quindi le impressioni sono?....

Beh suona a mio avviso molto bene. Il carattere è diverso da quello del Trends Audio: questo è più dolce e rilassato ma comunque sempre con un'ottima dose di trasparenza... le modifiche effettuate se sentono Laughing

Riesce a pilotare agevolmente le mie LS3/5a e non è poco: sono diffusori che non perdonano elettroniche di scarso livello ..hanno bisogno del meglio per suonare come sanno....(con queste non ho paragoni con il Trends perchè non riesce a muoverle)

Da diechirico Dom 28 Nov 2010 - 14:31

dove l'hai trovato un galaxy a quel prezzo?

Da Stentor Dom 28 Nov 2010 - 14:38

diechirico ha scritto:dove l'hai trovato un galaxy a quel prezzo?

Ciao ...non penso sia un Galaxy originale .... l'ho comprato da un negoziante in fiera ...li vende normalmente e se trovo lo scontrino ti mando il telefono. .....altrimenti alla prossima fiera posterò il contatto nella apposita sezione Smile

Da lello64 Dom 28 Nov 2010 - 14:40

Complimentoni Stentor Clap

che pulizia ....

p.s.
non hai messo una bella foto del frontale !!!

Da diechirico Dom 28 Nov 2010 - 14:45

Stentor ha scritto:
diechirico ha scritto:dove l'hai trovato un galaxy a quel prezzo?

Ciao ...non penso sia un Galaxy originale .... l'ho comprato da un negoziante in fiera ...li vende normalmente e se trovo lo scontrino ti mando il telefono. .....altrimenti alla prossima fiera posterò il contatto nella apposita sezione

grazie!
è sempre interessante avere alternative ai galaxy, credo che molti siano interessati!

Da R!ck Dom 28 Nov 2010 - 14:50

Bel lavoro!

Ehm..sarei interessato anch'io al simil galaxy...se non ti disturba troppo potresti mandare anche a me il telefono del fornitore? Grazie

Da mgiombi Dom 28 Nov 2010 - 14:59

diechirico ha scritto:
Stentor ha scritto:
diechirico ha scritto:dove l'hai trovato un galaxy a quel prezzo?

Ciao ...non penso sia un Galaxy originale .... l'ho comprato da un negoziante in fiera ...li vende normalmente e se trovo lo scontrino ti mando il telefono. .....altrimenti alla prossima fiera posterò il contatto nella apposita sezione
grazie!
è sempre interessante avere alternative ai galaxy, credo che molti siano interessati!

Si è interessante. Perchè sembra identico a un Galaxy.

Complimenti per la realizzazione: minima spesa massima resa! Smile

Da Stentor Dom 28 Nov 2010 - 15:11

lello64 ha scritto:Complimentoni Stentor che pulizia ....

p.s.
non hai messo una bella foto del frontale !!!

Grazie

...eccoti anche il frontale ...scusami il flash Sad

Appena trovo la ricevuta posterò i riferimenti ...nel caso peggiore dovrò aspettare la prossima fiera Sad

Da lello64 Dom 28 Nov 2010 - 17:21

Stentor ha scritto:
lello64 ha scritto:Complimentoni Stentor che pulizia ....

p.s.
non hai messo una bella foto del frontale !!!

Grazie ...eccoti anche il frontale ...scusami il flash

Appena trovo la ricevuta posterò i riferimenti ...nel caso peggiore dovrò aspettare la prossima fiera

ecco ... anche il frontalino vuole la sua parte ... assolutamente all'altezza del cablaggio reale Smile

Da flovato Gio 6 Gen 2011 - 12:04

Stentor ha scritto:
lello64 ha scritto:Complimentoni Stentor che pulizia ....

Mi unisco ai complimenti, realizzazione coi fiocchi.

Da Stentor Gio 6 Gen 2011 - 12:08

flovato ha scritto:
Stentor ha scritto:
lello64 ha scritto:Complimentoni Stentor che pulizia ....

Mi unisco ai complimenti, realizzazione coi fiocchi.

Grazie

Da florin Gio 6 Gen 2011 - 12:48

Stentor ha scritto:
diechirico ha scritto:dove l'hai trovato un galaxy a quel prezzo?

Ciao ...non penso sia un Galaxy originale .... l'ho comprato da un negoziante in fiera ...li vende normalmente e se trovo lo scontrino ti mando il telefono. .....altrimenti alla prossima fiera posterò il contatto nella apposita sezione

Complimenti ,sto aspettando le tue informazioni per poter contattare il negoziante.

Da Stentor Gio 6 Gen 2011 - 12:49

florin ha scritto:
Stentor ha scritto:
diechirico ha scritto:dove l'hai trovato un galaxy a quel prezzo?

Ciao ...non penso sia un Galaxy originale .... l'ho comprato da un negoziante in fiera ...li vende normalmente e se trovo lo scontrino ti mando il telefono. .....altrimenti alla prossima fiera posterò il contatto nella apposita sezione

Complimenti ,sto aspettando le tue informazioni per poter contattare il negoziante.

Ciao Florin ...come ho detto purtroppo le ho perse ...appena arriva la fiera a Montichiari però ci vado anche solo per riprendere il suo biglietto da visita e lo posto poi immediatamente Smile

Da yulian Ven 7 Gen 2011 - 13:45

Stentor ha scritto:Ciao a tutti,
volevo presentarvi la mia ultima fatica: un finale basato sulla FENICE100 realizzato con un Budget imposto di Max € 180,00.
...

ciao, bellissimo il finale. Vorrei chiederti dove si possono prendere quegli interruttori con la levetta cosi' lunga ;sono bellissimi. Altra domanda rispetto al cavo kimber : come sono collegati i tre cavi, uno al + e 2 a massa ? grazie
ciao YULIAN

Da Stentor Ven 7 Gen 2011 - 13:50

yulian ha scritto:
ciao, bellissimo il finale. Vorrei chiederti dove si possono prendere quegli interruttori con la levetta cosi' lunga ;sono bellissimi. Altra domanda rispetto al cavo kimber : come sono collegati i tre cavi, uno al + e 2 a massa ? grazie
ciao YULIAN

Acquistati su RS-Component Smile

Per il Kimber prova tutte e due le combinazioni e vedi cosa preferisci Smile

...poi fammi sapere Laughing

Da yulian Ven 7 Gen 2011 - 13:57

Stentor ha scritto:
yulian ha scritto:
ciao, bellissimo il finale. Vorrei chiederti dove si possono prendere quegli interruttori con la levetta cosi' lunga ;sono bellissimi. Altra domanda rispetto al cavo kimber : come sono collegati i tre cavi, uno al + e 2 a massa ? grazie
ciao YULIAN

Acquistati su RS-Component

Per il Kimber prova tutte e due le combinazioni e vedi cosa preferisci ...poi fammi sapere

Grazie Stentor e complimenti ancora per l'ampli. (ottimi quei condensatori vishay ;li ho usati anch' io da 2,2 su un tripath 2024) Wink

Da Stentor Ven 7 Gen 2011 - 14:10

yulian ha scritto:
Stentor ha scritto:
yulian ha scritto:
ciao, bellissimo il finale. Vorrei chiederti dove si possono prendere quegli interruttori con la levetta cosi' lunga ;sono bellissimi. Altra domanda rispetto al cavo kimber : come sono collegati i tre cavi, uno al + e 2 a massa ? grazie
ciao YULIAN

Acquistati su RS-Component

Per il Kimber prova tutte e due le combinazioni e vedi cosa preferisci ...poi fammi sapere

Grazie Stentor e complimenti ancora per l'ampli. (ottimi quei condensatori vishay ;li ho usati anch' io da 2,2 su un tripath 2024)

E costano pure poco Hehe

Da cdtony Mer 26 Gen 2011 - 17:04

Scusami stentor ma la protezione contro la DC per i diffusori è stata omessa o sbaglio?

Da albe Mar 22 Feb 2011 - 13:42

Ciao a tutti,
volevo presentarvi la mia ultima fatica: un finale basato sulla FENICE100....

Ciao, complimenti per il lavoro; ti volevo cortesemente chiedere, volendo effettuare anche io le modifiche dei condensatori d'ingresso ed avendo praticamente la tua stessa configurazione (potenziometro + ingressi RCA portati fuori dalla scheda FENICE) quali modifiche ai apportato per inserire tali condensatori allo schema originale che allego:

Finale TA2022 Low Cost Schema13

grazie per un tuo riscontro in merito.

Da yulian Mer 23 Feb 2011 - 0:16

albe ha scritto:
Ciao a tutti,
volevo presentarvi la mia ultima fatica: un finale basato sulla FENICE100....

Ciao, complimenti per il lavoro; ti volevo cortesemente chiedere, volendo effettuare anche io le modifiche dei condensatori d'ingresso ed avendo praticamente la tua stessa configurazione (potenziometro + ingressi RCA portati fuori dalla scheda FENICE) quali modifiche ai apportato per inserire tali condensatori allo schema originale che allego:

grazie per un tuo riscontro in merito.

CIAO, guardati questo link del sito :
https://www.tforumhifi.com/t3845-modding-fenice-100?highlight=modifica+fenice+100 Oki

Da gabriele Mer 23 Feb 2011 - 1:48

complimenti Stentor, mi ero perso questa tua realizzazione! Allora toccherà anche a me andare in fiera a prendere questi case, anche se non so ancora cosa metterci dentro per il momento Laughing

Da albe Mer 23 Feb 2011 - 8:18

CIAO, guardati questo link del sito :
https://www.tforumhifi.com/t3845-modding-fenice-100?highlight=modifica+fenice+100

Ciao, già guardato tutte le discussioni di questo link ma in quel caso la FENICE100 è utilizzata come finale io non la utilizzo come finale ma come nel progetto di Stentor è per questo che chiedevo lumi a riguardo. Il dubbio è se i condensatori debbono essere installati al posto degli esistenti smd (perciò tra l'induttanza smd e la resistenza da 20K che si vedono nello stralcio dello schema che ho inviato) lasciando tutto il resto dello schema inalterato o se con questa modifica si deve togliere qualche altro componente come del resto evidenziato nel link che mi hai evidenziato dove spariscono tutti i componenti tra l'ingresso RCA ed i nuovi condensatori; ma io, in tal caso ho comunque il potenziometro pertanto come eseguo tale modifica?

grazie

Da yulian Mer 23 Feb 2011 - 8:36

albe ha scritto:
CIAO, guardati questo link del sito :
https://www.tforumhifi.com/t3845-modding-fenice-100?highlight=modifica+fenice+100

Ciao, già guardato tutte le discussioni di questo link ma in quel caso la FENICE100 è utilizzata come finale io non la utilizzo come finale ma come nel progetto di Stentor è per questo che chiedevo lumi a riguardo. Il dubbio è se i condensatori debbono essere installati al posto degli esistenti smd (perciò tra l'induttanza smd e la resistenza da 20K che si vedono nello stralcio dello schema che ho inviato) lasciando tutto il resto dello schema inalterato o se con questa modifica si deve togliere qualche altro componente come del resto evidenziato nel link che mi hai evidenziato dove spariscono tutti i componenti tra l'ingresso RCA ed i nuovi condensatori; ma io, in tal caso ho comunque il potenziometro pertanto come eseguo tale modifica?

grazie

ciao, guardando lo schema che hai inserito i cap di ingresso sono c3 e c8 da 3,3uf .
Sono solo quelli da sostituire e il resto rimane invariato con l uso del pot. Hello

Dissalda c3 ,controlla col tester ( test continuità) quale lato va ai fori del pot. sulla scheda e salda il nuovo cap di
tua scelta da 3,3 uf sul foro del pot su cheda che andrà dall' altro lato al pot installato sul frontale del case.
Lo stesso con c8
