Diffusori full-range

Condividi

descriptionRe: Diffusori full-range

more_horiz
Ma un discorso di diffusore in Stile Zu ?

http://www.tforumhifi.com/t14793-coassiale-ciare-hw255-state-of-the-art

_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger

descriptionRe: Diffusori full-range

more_horiz
@gigi6c ha scritto:
@rattaman ha scritto:
vorrei provare anche io il progetto Ciare h07 ma quello originale al massimo con l'aggiunta di un super tweeter tagliato 10khz...che ne dite??
con 160€ si potrebbe fare tutto....

Scusa dimenticavo:
il taglio a10khz l'ho testato e misurato con Visual Analyse 8.Il PH250 necessita di un rafforso proprio attorno a qualla frequenza, punto dove comincia la repentina caduta.
Se filtriamo il Ph a 6500 avremo non solo uno spaventoso buco, ma una caduta brusca proprio attorno alle medie dove il PH da il meglio di se.
Le sue caratteristiche costruttive fanno si che lavori egregiamente sino a 12khz per poi quasi sparire, questa volta lo dimostrano anche le misure.
Per quanto riguarda il mobile:
La Mia configurazione trova origine nel modello di mobile a LABIRINTO ACUSTICO,

con accordo reflex
UN CONSIGLIO COSTRUTTIVO.
Non fare come me che ho fatto ben 3 pannelli frontali per fare le prove.
Se sei convinto di inserire il Tw (lo sono anche io), magari lascia lo spazio necessario per fare il buco successivamente, fai una accurata scelta tra i Tw disponibili con alta efficenza, e poi magari prova diversi tagli di frequenza con condensatori ed induttanze.
Se hai visual-A le i grafici ti danno una mano a fare la scelta migliore.
Ma l'orecchio vuole anche la sua parte, e non sempre a grafici eccezzionali corrispondono soddisfazioni dei padiglioni auricolari.
BUON LA


Io sto rivalutando il Ch250 che ha forse alcuni vantaggi,come maggiore linearità ed estensione in alto che evita di utilizzare un tw.....

ora dovrei capire se utillizzarlo io open-baffle o baffle-infinito....

descriptionRe: Diffusori full-range

more_horiz
Ragazzi ho scambiato un paio di e-mail con Marco71 un audiocostruttore che ha utilizzato molto il PH250 mi ha spiegato che lo ha impiegato in tutte le salse da molti anni .Mi ha detto che è un signor COMPONENTE....Infatti abbinato con un tweeter ha vinto il concorso ciare....


Mi ha consigliato un semplice box reflex con un volume pari al VAS(52dcm) e un accordo pari al FS (55hz). Il condotto meglio nella parte bassa come ha già fatto il mitico GIGI Oki Oki....Se il suono risulta un pò nasale mi ha suggerito di abbinare un tweeter di rifinitura dai 7-8 KHz in su........ Vanno bene sia il PT262 che sia il PT382.
Quasi Quasi ci provo a realizzarlo un box semplice semplice Mmm

descriptionRe: Diffusori full-range

more_horiz

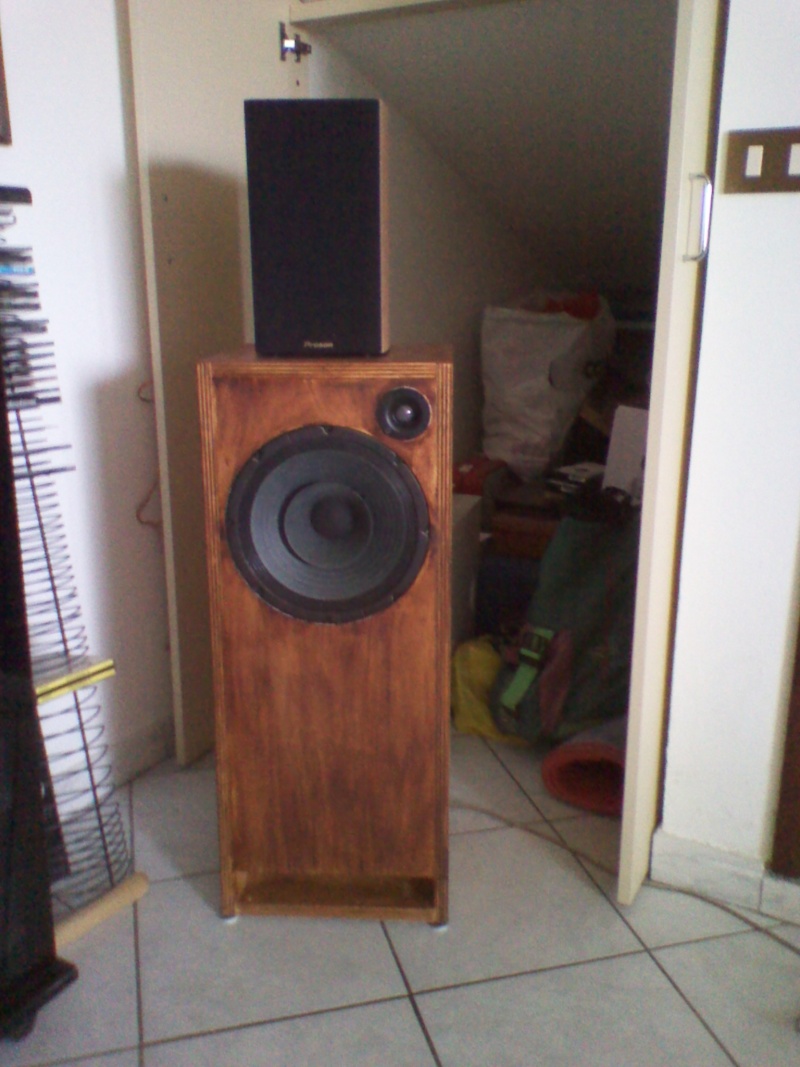

le ho fatte pure io quelle..
[img][/img]

vanno bene, secondo me , sennò non le avrei fatte, solo che purtroppo da me è la stanza che scarseggia.. che è troppo poco voluminosa, essendo una mansarda.. consigli per migliorare la resa?

descriptionRe: Diffusori full-range

more_horiz
Dario tu hai mantenuto le misure del progetto H07?? che modello è il tweeter ?? come lo hai incrociato???

descriptionRe: Diffusori full-range

more_horiz
le misure sono le solite, apparte che ho messo il woofer un po più su e un tweeter della monacor da 95 db di sensibilità, però il modello non me lo ricordo! ho incrociato woofer e tweeter a 3400hz, più per un discorso di abbinamento dei componenti crossover (il tweeter ha un impendenza di 5.5 ohm mentre il largabanda di 11 ohm reali) che per delle prove effettuate..
Più tardi se ti interessa controllo il modello del tweeter..
Ho preferito usare una configurazione tradizionale e non quella tipica del largabanda (cioè col tweeter di rifinitura) datochè mi sembrava dalle misurazioni del ciare (quelle di fabbrica) che diventasse un po irregolare oltre quella soglia (intendo quella dove ho effettuato il taglio io).. già un po prima in realtà..

descriptionRe: Diffusori full-range

more_horiz
io pensavo ad una rifinitura per il tweeter..,,,ma senza come va???

descriptionRe: Diffusori full-range

more_horiz
il tweeter secondo me ci vuole.. sono chiuse sennò! forse non sono stato chiaro prima?
rileggendo il post mio intendevo dire che non ho messo il tweeter a mo di rifinitura per il largabanda, ma ho incorciato i 2 driver come avviene nei soliti 2 vie.. cioè nel mio caso il ciare lavora come midwoofer e il monacor da tweeter classico ( i 2 driver sono incrociati a 3400hz)

descriptionRe: Diffusori full-range

more_horiz
grazie per la risposta

descriptionRe: Diffusori full-range

more_horiz
@rattaman ha scritto:
Ragazzi ho scambiato un paio di e-mail con Marco71 un audiocostruttore che ha utilizzato molto il PH250 mi ha spiegato che lo ha impiegato in tutte le salse da molti anni .Mi ha detto che è un signor COMPONENTE....Infatti abbinato con un tweeter ha vinto il concorso ciare....


Mi ha consigliato un semplice box reflex con un volume pari al VAS(52dcm) e un accordo pari al FS (55hz). Il condotto meglio nella parte bassa come ha già fatto il mitico GIGI Oki Oki....Se il suono risulta un pò nasale mi ha suggerito di abbinare un tweeter di rifinitura dai 7-8 KHz in su........ Vanno bene sia il PT262 che sia il PT382.
Quasi Quasi ci provo a realizzarlo un box semplice semplice Mmm

E vai facci sognare, du casse semplici semplici per te, per noi, almeno per me so dei capolavori per come lavori tu. Clap Clap Clap

descriptionRe: Diffusori full-range

more_horiz
@dariolucc ha scritto:
il tweeter secondo me ci vuole.. sono chiuse sennò! forse non sono stato chiaro prima?
rileggendo il post mio intendevo dire che non ho messo il tweeter a mo di rifinitura per il largabanda, ma ho incorciato i 2 driver come avviene nei soliti 2 vie.. cioè nel mio caso il ciare lavora come midwoofer e il monacor da tweeter classico ( i 2 driver sono incrociati a 3400hz)

Dario lo schema del filtro si puo avere?,Grazie

descriptionRe: Diffusori full-range

more_horiz
non lo so se è preferibile fare quello che ho fatto io.. mica sono ingegnere! diciamo che mi sono documentato e mi sembrava la soluzione migliore..
è qualcosa del genere

filtro del 2° ordine linkwitz-riley
Al tweeter C1 4.2 uF
L1 0.5 mH

al woofer L2 1.02 mH
C2 2.12 uF

più o meno era così perchè lo schema di quando le ho fatte l'ho perso!

mi sembra che funzioni il tutto certo che non ho la strumentazione per misurare la correttezza del progetto..

descriptionRe: Diffusori full-range

more_horiz
@dariolucc ha scritto:
non lo so se è preferibile fare quello che ho fatto io.. mica sono ingegnere! diciamo che mi sono documentato e mi sembrava la soluzione migliore..
è qualcosa del genere

filtro del 2° ordine linkwitz-riley
Al tweeter C1 4.2 uF
L1 0.5 mH

al woofer L2 1.02 mH
C2 2.12 uF

più o meno era così perchè lo schema di quando le ho fatte l'ho perso!

mi sembra che funzioni il tutto certo che non ho la strumentazione per misurare la correttezza del progetto..

Ok Grazie

descriptionRe: Diffusori full-range

more_horiz
nelle mie ricerche ho trovato questo sito che mi sembra il migliore (almeno in quelli in cui mi sono imbattuto) per calcolare i crossover
http://www.teleprodottistore.it/Crossover.software.htm
Spero vi sia utile!

descriptionRe: Diffusori full-range

more_horiz
Salve ragazzi riapro questa vecchia discussione perchè alla fine ho deciso voglio realizzare una coppia di questi diffusori ho già acquistato il legno e sono in attesa di ricevere il Ph e Tw, ho però bisogno del vostro aiuto su vari aspetti, innanzi tutto volevo chiederlo per la realizzazione del crossover, me la cavo con il fai da te e molte volte ho realizzato piccoli progetti di elettronica ma sempre seguendo schemi su giornali ...

Per realizzare i cross che ha usato Gigi che materiale devo acquistare ?

E poi un altro consiglio vorrei, i fori per i Ph e i Tw, mi conviene farli prima dell'incollaggio o dopo ?

Mi raccomando ho bisogno di voi ...

descriptionRe: Diffusori full-range

more_horiz
Nessun aiuto ??? Sad

descriptionRe: Diffusori full-range

more_horiz
@enzo2010 ha scritto:
Salve ragazzi riapro questa vecchia discussione perchè alla fine ho deciso voglio realizzare una coppia di questi diffusori ho già acquistato il legno e sono in attesa di ricevere il Ph e Tw, ho però bisogno del vostro aiuto su vari aspetti, innanzi tutto volevo chiederlo per la realizzazione del crossover, me la cavo con il fai da te e molte volte ho realizzato piccoli progetti di elettronica ma sempre seguendo schemi su giornali ...

Per realizzare i cross che ha usato Gigi che materiale devo acquistare ?

E poi un altro consiglio vorrei, i fori per i Ph e i Tw, mi conviene farli prima dell'incollaggio o dopo ?

Mi raccomando ho bisogno di voi ...

Non conosco i diffusori e non sono un'esperto, l'unico consiglio che posso darti è di fare tutti i fori prima di incollare il diffusore.
Hello
BUON 2013

descriptionRe: Diffusori full-range

more_horiz
Ciao e auguroni anche a te, per quanto riguarda il crossover ?

descriptionRe: Diffusori full-range

more_horiz
@enzo2010 ha scritto:
Ciao e auguroni anche a te, per quanto riguarda il crossover ?


Non saprei, non ne ho la più pallida idea, come ti ho scritto non sono un'esperto e non conosco quei diffusori.
Credo che hai letto il 3d, non ci sono abbastanza indicazioni?
Se hai bisogno posso darti solo qualche indicazione di carattere generale.
Hello

descriptionRe: Diffusori full-range

more_horiz
ciao se posso permetermi ,vai a dare uno sguardo sul 3d ciare ph250 le contro zu italiane .
io le o fatte sono piu' o meno le stesse ma rovesciate (la bacca reflex ) ma con atri accorgimenti chiunque le a intese wasky compreso le anno trovate piu' che valide anzi ti diro' un ottimissimo ed eciellente rapporto qualita prezzo. ti auguro un buon fine anno Laughing Laughing Laughing Laughing

descriptionRe: Diffusori full-range

more_horiz
@ideafolle ha scritto:
ciao se posso permetermi ,vai a dare uno sguardo sul 3d ciare ph250 le contro zu italiane .
io le o fatte sono piu' o meno le stesse ma rovesciate (la bacca reflex ) ma con atri accorgimenti chiunque le a intese wasky compreso le anno trovate piu' che valide anzi ti diro' un ottimissimo ed eciellente rapporto qualita prezzo. ti auguro un buon fine anno Laughing Laughing Laughing Laughing


Ciao e grazie per la risposta, a quanto pare basta inserire un condensatore (di buona qualità) da 2,2 MF usandolo solo sul tweeter (positivo) e tra le altre cose poteri usare i tweeter che consiglia Gigi tanto il progetto è simile e l'accordatura è praticamente identica ???

Dico bene ?
(appena comincio a incollarle e costruirle di sicuro condivido con tutti voi la costruzione ...

Comunque anch'io approfitto per farti e farvi gli auguri a tutti ...

descriptionRe: Diffusori full-range

more_horiz
Ciao ragazzi, una domanda, per inserire il condensatore da 2,2 MF solo sul tweeter come faccio il collegamento al PH ?

descriptionRe: Diffusori full-range

more_horiz
Salve ragazzi, ho bisogno del vostro aiuto, ho realizzato i diffusori del 3D di Gigi ed esattamente questi:




Ma ho inserito il TW che Gigi consiglia sull'altro progetto:

http://www.tforumhifi.com/t27437-ciare-ph-250-le-contro-zu-in-stile-italiano

Il TW è il KDT60 e queste sono le caratteristiche:

Diametro: 102 mm
Potenza nominale: 60 W
Potenza max: 100 W
Risposta in frequenza: 1000-20000 Hz
Sensibilità: 94 dB
Peso: 560 gr
Impedenza: 8 Ohm


Ora inizio col dire che sono effettivamente soddisfatto, considerando che stanno rodando le trovo a dir poco ottime in proporzione qualità/prezzo, ma penso che lasciare il PH250 libero e inserire solamente sul TW l'impedenza da 2,2 non sia proprio il massimo, penso che possa migliorare studiando un filtro in modo da poter gestire entrambi in maniera corretta, l'aiuto lo chiedo proprio ai più esperti, e la domanda è la seguente:

Mi date una mano a progettare e realizzare un filtro adatto a questi diffusori ?

Nel frattempo ringrazio tutti e vi assicuro che al più presto posterò foto e tutorial sulla mia realizzazione (anche se le ha fatte già Gigi penso possa far piacere nell'ottica della condivisione del forum poter vedere un'altra realizzazione) ...

Resto in attesa ...

descriptionRe: Diffusori full-range

more_horiz
Scusate mi sono accorto che sopra ho scritto "impedenza da 2,2" ma volevo dire condensatore da 2,2 ...

descriptionRe: Diffusori full-range

more_horiz
Non rispondete tutti insieme, altrimenti mi confondo ...

Orrified Orrified Orrified
