John Linsley Hood

Pagina 1 di 3 1, 2, 3  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso

John Linsley Hood

Messaggio  jjohn il Mar 9 Nov 2010 - 18:46

Salve, ho visto che piacciono gli amplificatori di John Linsley Hood;

JLH
John Linsley Hood, un nome che nel campo B.F. È visto come un mito ed è meritevole di essere chiamato “MITICO” questo signore dell' HI-FI ha dato buoni contributi al mondo della BF, e a tale proposito ho voluto realizzare un circuito stampato ricavandolo da uno schema elettrico di un amplificatore in classe A a carico attivo progettato dallo stesso Linsley, il circuito stampato che presento è uno dei tanti esemplari che ho costruito, naturalmente oltre che a realizzare il circuito stampato ho montato i componenti elettronici per poter realizzare tale amplificatore, l'amplificatore alle prove di misura oscilloscopiche si è rivelato molto stabile e pulito, privo di auto-oscillazioni, ho previsto un alimentazione a 27 Volt, con un carico di Otto Ohm ho tarato la corrente di riposo a circa 1,2A l'unica variante di questo progetto, sono i transistor, infatti come transistor finali ho utilizzato i 2SC3281 NPN in contenitore TO 247,gli altri sono; 2N2903 in contenitore TO-16 ~ 2N1893in contenitore TO-39 (tutto materiale nuovo che avevo a disposizione), premetto che nello stampato unico per due canali cioè stereo, dual mono, ho realizzato gli alimentatori a filtraggio elettronico insieme allo schema dell'amplificatore a carico attivo di Linsley di questi esemplari di amplificatori ne ho creati una decina, funzionano tutti benissimo, l'unica cosa che ho fatto come aggiunta al progetto è stata quella di montare delle ventoline (silenziosissime) sui dissipatori dei TR finali di ogni amplificatore, da fare in modo che il processo di dissipazione della temperatura sviluppata da parte dei TR finali e poi ceduta ai dissipatori alettati, venga accelerata, i dissipatori e i TR finali sono stati montati in verticale, i TR di alimentazione sono fissati in orizzontale assieme ad un adeguato dissipatore ma senza mica di isolamento tra aletta dissipatrice e corpo del TR, i TR di alimentazione sono gli stessi utilizzati nella sezione finale, i TR finali sono fissati saldamente all'aletta dissipatrice tramite una piccola vite passante nel corpo del TR (avvitata nell' apposito foro prefilettato nel dissipatore) la quale vite ha la testa esagonale che con l'ausilio di una rondella a contatto con la parte frontale del corpo dei TR pressa il TR verso l'aletta e naturalmente tra il corpo dei transistor finali ed il dissipatore è stato messo un isolatore apposito in mica, come trasformatori ho utilizzato due trasformatori a pacco lamellare da 6A. 27V circa, uno per ogni ramo, il risultato sonoro di questo amplificatore è eccellente, bassi ottimi e alti e medio alti ben definiti mai affaticanti, insomma un amplificatore dal tocco molto valvolare, all'interno del contenitore di questo amplificatore, ho anche realizzato un preamplificatore valvolare con controllo toni, descriverò il tutto quando avrò ultimato il lavoro, per ora posto il layout del circuito stampato da realizzare e quello di montaggio più qualche foto e gli schemi elettrici, buona lettura, spero di poter essere stato utile ciao

Lato del circuito montaggio componenti



Layout da realizzare


Schema elettrico


Qualche foto








Speriamo sia stato utile Wink


Ultima modifica di Silver Black il Mer 10 Nov 2010 - 17:30, modificato 1 volta (Ragione : Violazione del regolamento: oggetto tutto maiuscolo)

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  robertor il Mar 9 Nov 2010 - 19:42

bello e' bello, ma le valvole dove sono?


non mi sembra che il jlh sia a valvole.

robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4049
Località : Budapest
Provincia (Città) : quasi sempre grigio
Impianto :
Spoiler:
InDiscreto Phono
Shure M75
Buffer B1


http://www.anitavillaetyek.hu

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Mar 9 Nov 2010 - 19:47

@robertor ha scritto:bello e' bello, ma le valvole dove sono?


non mi sembra che il jlh sia a valvole.

Lo ho postato qui provvisoriamente, poi lo sposterò, grazie per l'osservazione Wink

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  wasky il Mer 10 Nov 2010 - 0:10

Il mio JLH

http://www.tcaas.btinternet.co.uk/jlh1969.pdf











Fresatura dei Dissatori per i 2n3055

http://www.nexthardware.com/forum/613166-post28.html

LA PSU














_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger

wasky
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 03.07.09
Numero di messaggi : 9229
Località : Roma
Occupazione/Hobby : Fancazzista Serio
Provincia (Città) : Come il fiore del ciliegio è il migliore tra i fiori, così, il guerriero è il migliore tra gli uomini
Impianto : Amplifon

http://www.kitaudiopro.com

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Mer 10 Nov 2010 - 0:33

@wasky ha scritto:Il mio JLH

http://www.tcaas.btinternet.co.uk/jlh1969.pdf

http://www.hwtweakers.net/files/forum/0710/wima.jpg
http://s4.postimage.org/1N1b49-77880a.jpg
http://s3.postimage.org/nPpci-77880a.jpg
http://s4.postimage.org/1NbQ2A-77880a.jpg
http://s4.postimage.org/1N5nti-77880a.jpg

Fresatura dei Dissatori per i 2n3055

http://www.nexthardware.com/forum/613166-post28.html

LA PSU

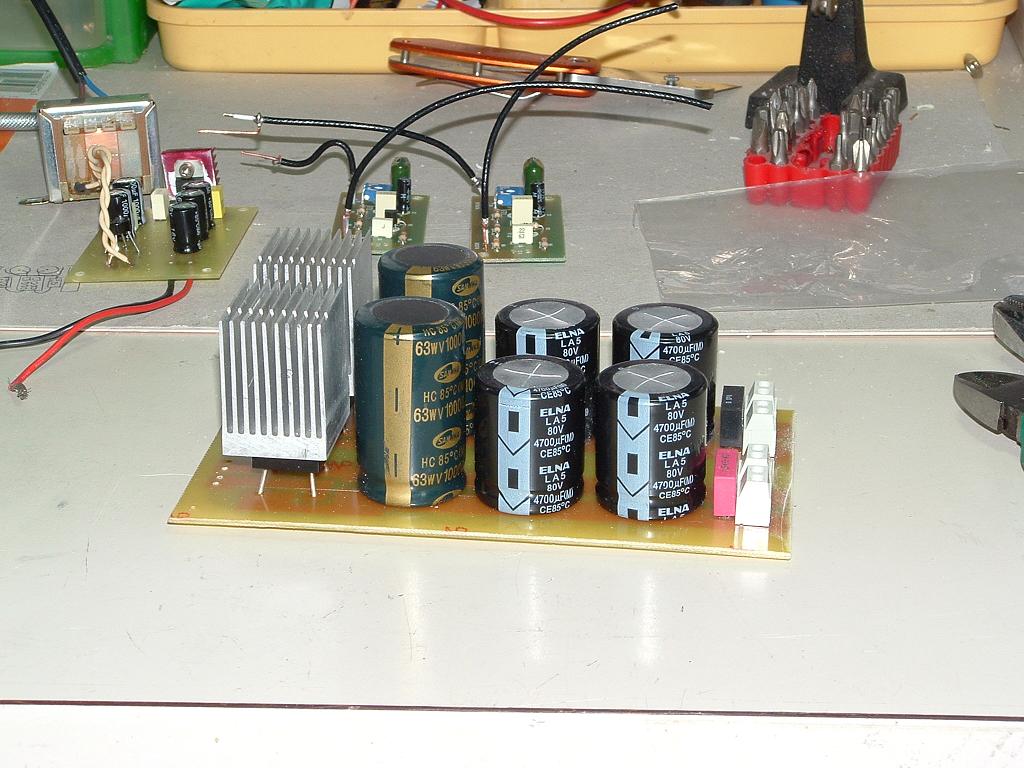

http://www.hwtweakers.net/files/forum/0711/alim_006.jpg

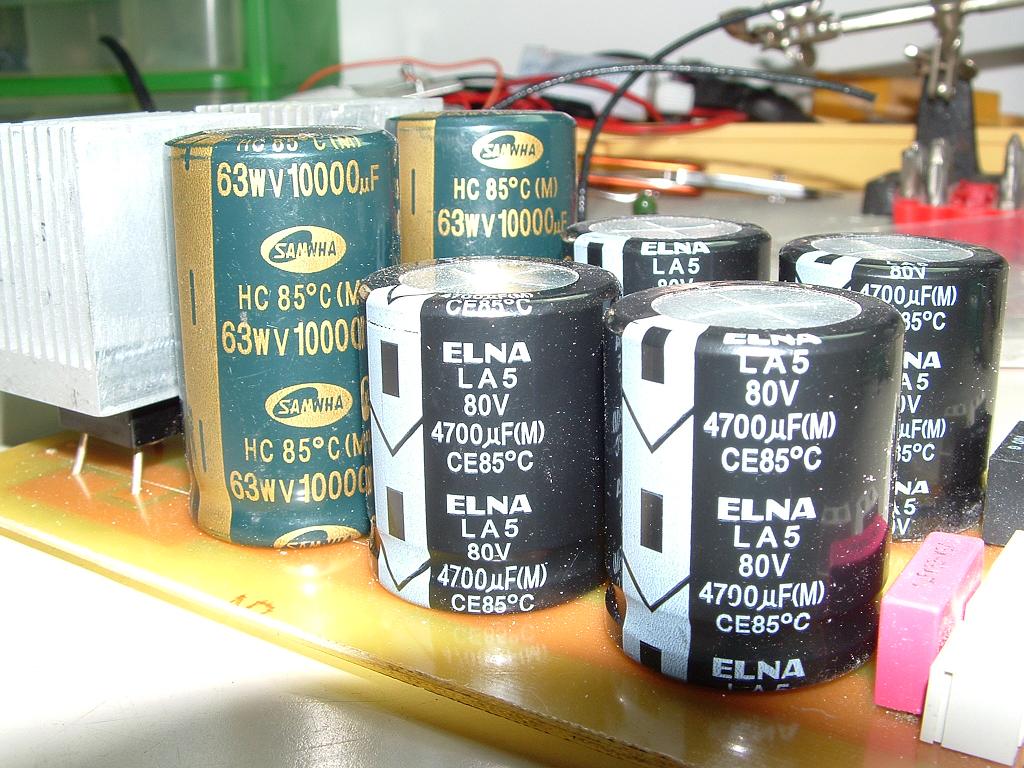

http://www.hwtweakers.net/files/forum/0711/alim_005.jpg

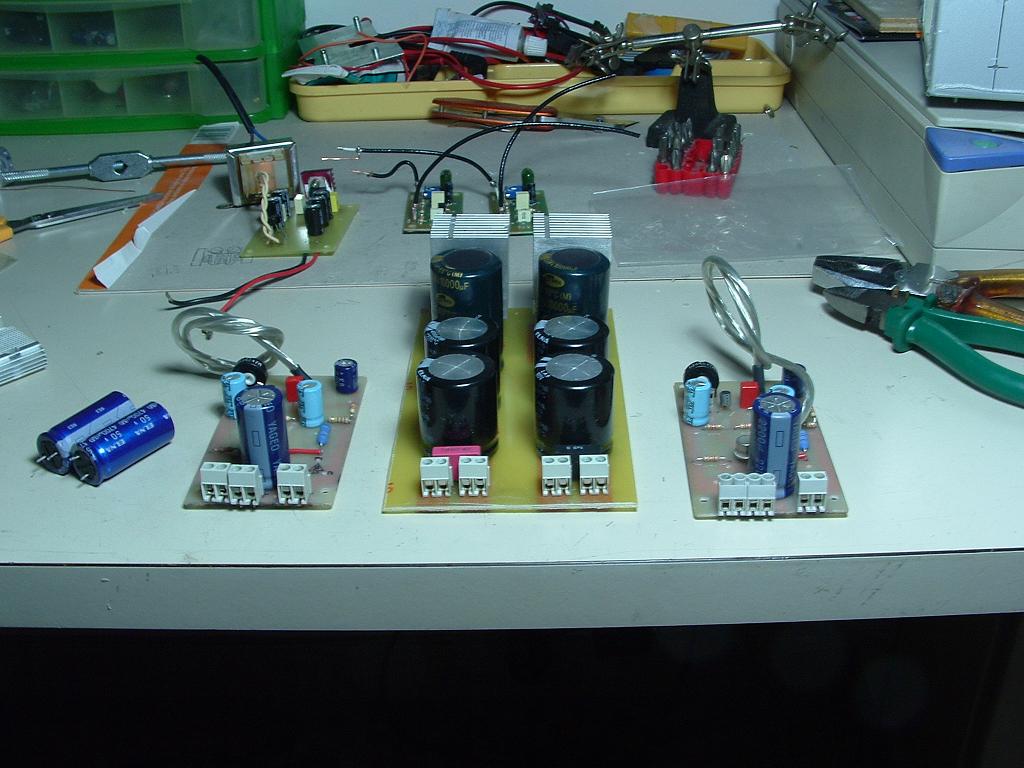

http://www.hwtweakers.net/files/forum/0711/layout001.jpg
http://www.hwtweakers.net/files/forum/0712/layout_001.jpg
http://www.hwtweakers.net/files/forum/0712/layout_005.jpg

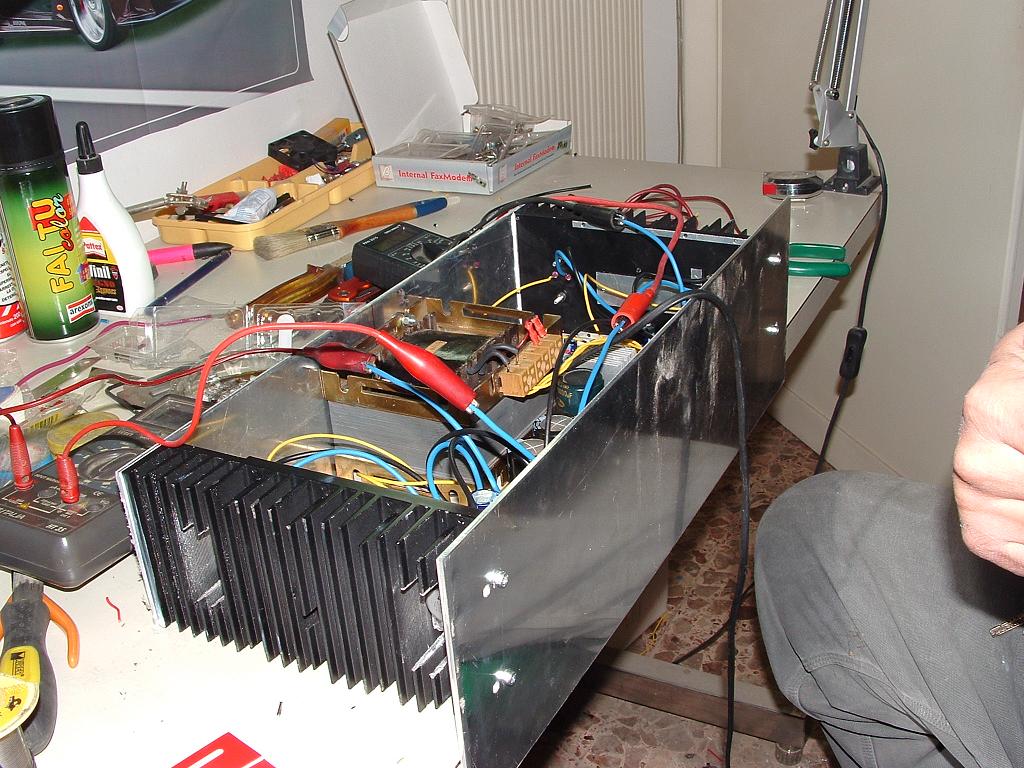

http://www.hwtweakers.net/files/forum/0712/layout_007.jpg


Vedo le tue immaggini a metà!! prova a ridimensionarle!!

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  wasky il Mer 10 Nov 2010 - 0:37

E' il ridimensionamento del forum john

Smile

dopo ti metto i link del vecchio topic Wink

_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger

wasky
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 03.07.09
Numero di messaggi : 9229
Località : Roma
Occupazione/Hobby : Fancazzista Serio
Provincia (Città) : Come il fiore del ciliegio è il migliore tra i fiori, così, il guerriero è il migliore tra gli uomini
Impianto : Amplifon

http://www.kitaudiopro.com

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Mer 10 Nov 2010 - 10:27

@wasky ha scritto:E' il ridimensionamento del forum john

Smile

dopo ti metto i link del vecchio topic Wink

OK!! Aspetto il post bye

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  madqwerty il Mer 10 Nov 2010 - 12:23

spostato in T-Progetti->DIY-Amplificatori
(il salotto buono del T-Forum Smile contenitore di progetti realizzati e ben descritti)

colgo l'occasione per ringraziarti per questi thread,
decisamente sostanziosi e interessanti! Smile Clap Clap Clap

madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  wasky il Mer 10 Nov 2010 - 12:43

Link con le foto a grandezza naturale

001

http://www.nexthardware.com/forum/613025-post27.html

002

http://www.nexthardware.com/forum/613166-post28.html

003

http://www.nexthardware.com/forum/619179-post29.html

004

http://www.nexthardware.com/forum/626372-post30.html

005

http://www.nexthardware.com/forum/626373-post31.html

_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger

wasky
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 03.07.09
Numero di messaggi : 9229
Località : Roma
Occupazione/Hobby : Fancazzista Serio
Provincia (Città) : Come il fiore del ciliegio è il migliore tra i fiori, così, il guerriero è il migliore tra gli uomini
Impianto : Amplifon

http://www.kitaudiopro.com

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Mer 10 Nov 2010 - 12:57

@madqwerty ha scritto:spostato in T-Progetti->DIY-Amplificatori
(il salotto buono del T-Forum Smile contenitore di progetti realizzati e ben descritti)

colgo l'occasione per ringraziarti per questi thread,
decisamente sostanziosi e interessanti! Smile Clap Clap Clap

Ringrazio voi moderatori della gentilezza nei miei confronti THANKS!!

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Mer 10 Nov 2010 - 13:21

@wasky ha scritto:Link con le foto a grandezza naturale

001

http://www.nexthardware.com/forum/613025-post27.html

002

http://www.nexthardware.com/forum/613166-post28.html

003

http://www.nexthardware.com/forum/619179-post29.html

004

http://www.nexthardware.com/forum/626372-post30.html

005

http://www.nexthardware.com/forum/626373-post31.html

Mi dirai come suona!! certo la passione che poni in tali realizzazioni è ammirevole, poter saggiare un sapore antico della vera elettronica non è cosa per molti, personalmente tutti i giorni altro non vedo che macchine che difettano a tutt'andare, l'elettronica digitale ha fatto molti progressi ed è seguita da costanti casini!! moduli SMD che si fanno ad una brace, chipset che difettano immotivatamente, moduli che costano l'ira di Dio, ma l'elettronica a montaggio superficiale non doveva risolvere problemi elettronici e costi di produzione!? non è vero!! i TV color LCD sono composti interamente da quei moduli(non voglio trattare l'argomento elettromedicali per carità!!) eppure fanno schifo come consumo di corrente(il tv a CRT consumava ad un quarto!!) e come rotture elettroniche è meglio non parlarne!! hanno fatto la guerra ai componenti discreti dopo che ci hanno asservito per oltre trenta e più anni dandoli adesso per obsoleti, siamo in mano ad un'elettronica SMD= STRATOSFERICA MONDEZZA DIARROICA incasinata!! ecco perchè dico che è difficile trovare una persona veramente appassionata di elettronica e terrena nel saper fare!! oramai tutti comprano gli alimentatori switching, pronti ed apparati già fatti che fanno ridere i polli!! ma non servono a nulla!! se ne cambiano a go'go' senza parlare del rumore residuo causato dagli oscillatori che è cosa vergognosa, altro che tecnologia avanzata!! caso mai avanzo della tecnologia!! non faccio altro che cambiare foaccoppiatori e oscillatori da polvere da sparo switching!! Wink

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  wasky il Mer 10 Nov 2010 - 13:22

@jjohn ha scritto:
@madqwerty ha scritto:spostato in T-Progetti->DIY-Amplificatori
(il salotto buono del T-Forum Smile contenitore di progetti realizzati e ben descritti)

colgo l'occasione per ringraziarti per questi thread,
decisamente sostanziosi e interessanti! Smile Clap Clap Clap

Ringrazio voi moderatori della gentilezza nei miei confronti THANKS!!


Grazie a te John Smile

_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger

wasky
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 03.07.09
Numero di messaggi : 9229
Località : Roma
Occupazione/Hobby : Fancazzista Serio
Provincia (Città) : Come il fiore del ciliegio è il migliore tra i fiori, così, il guerriero è il migliore tra gli uomini
Impianto : Amplifon

http://www.kitaudiopro.com

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  wasky il Mer 10 Nov 2010 - 13:27

@jjohn ha scritto:
Mi dirai come suona!! certo la passione che poni in tali realizzazioni è ammirevole, poter saggiare un sapore antico della vera elettronica non è cosa per molti, personalmente tutti i giorni altro non vedo che macchine che difettano a tutt'andare, l'elettronica digitale ha fatto molti progressi ed è seguita da costanti casini!! moduli SMD che si fanno ad una brace, chipset che difettano immotivatamente, moduli che costano l'ira di Dio.

In effetti la voglia di costruirlo in primis venne per la curiosità di ascoltare la musica come l'ascoltavo da bimbo a casa John

il JLH è un ottimo "rimembratore" di quando le cose si facevano con 12 componenti Smile e regalavano emozione

La prima accensione fù fatta con delle Kef C20 che avevo in casa Smile Altro che SMD da quel giocattolo esce musica in classe A Smile


ODIO GLI SMD Laughing

_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger

wasky
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 03.07.09
Numero di messaggi : 9229
Località : Roma
Occupazione/Hobby : Fancazzista Serio
Provincia (Città) : Come il fiore del ciliegio è il migliore tra i fiori, così, il guerriero è il migliore tra gli uomini
Impianto : Amplifon

http://www.kitaudiopro.com

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  green marlin il Mer 17 Nov 2010 - 11:31

Salve a tutti
conoscete questa implementazione
http://members.shaw.ca/paul.r.brown/DIY/Geoff%20Moss%20JLH/
se qualcuno è interessato a fare le pcb , sarei interessato ad una
coppia cosi da provare un ampli a transistor tutto aver provati
le altre tipologie.
Salve Sergio

green marlin
Affezionato
Affezionato

Data d'iscrizione : 05.07.09
Numero di messaggi : 230
Località : Frascati
Impianto : Cambridge 640v2
Pionner sx-780
Spika


Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  gigi6c il Mar 23 Nov 2010 - 7:13

Salve, ho visto che piacciono gli amplificatori di John Linsley Hood;
Ciao vorrei farti i miei personali complimenti, ma non so se hai notato che la pcb da te postata ha una risoluzione bassissima tanto da non poter individuare e vedere i componenti montati.Almeno io non ci sono riuscito.Non credo sia scala 1:1 mi sembra veramente piccola.
Cqm mi cimento anche io con gli ampli, e sono patito per quelli in pura calsse "A" possibilmente single ended, e semplicissimi da realizzare in quanto mi diverto ad assemblarli on-air.
Uno dei mie lavori
Spoiler:


LO SCHEMA


http://www.tforumhifi.com/diy-amplificatori-f57/ampli-in-pura-classe-a-single-ended-t12203.htm#189654

Lo posto non per distrarre la discussione ma xche sono rimasto deluso dalle prestazioni.e sopratutto xche nasce dai principi del MITICO John Linsley Hood
Sarei felice se tu gli dessi un'occhiata ed esprimere le tue osservazioni.
Saluti.

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Sab 4 Dic 2010 - 19:03

@gigi6c ha scritto:Salve, ho visto che piacciono gli amplificatori di John Linsley Hood;
Ciao vorrei farti i miei personali complimenti, ma non so se hai notato che la pcb da te postata ha una risoluzione bassissima tanto da non poter individuare e vedere i componenti montati.Almeno io non ci sono riuscito.Non credo sia scala 1:1 mi sembra veramente piccola.
Cqm mi cimento anche io con gli ampli, e sono patito per quelli in pura calsse "A" possibilmente single ended, e semplicissimi da realizzare in quanto mi diverto ad assemblarli on-air.
Uno dei mie lavori
Spoiler:


LO SCHEMA

Lo posto non per distrarre la discussione ma xche sono rimasto deluso dalle prestazioni.e sopratutto xche nasce dai principi del MITICO John Linsley Hood
Sarei felice se tu gli dessi un'occhiata ed esprimere le tue osservazioni.
Saluti.

Il problema è che vedo la tua immagine a metà!! lo schema idem!! (ovviamente con due clic vai al link diretto) ecco perchè ho postato in formato ridotto!! Comunque adesso vedo di fare un'altra manovra!!


Ultima modifica di jjohn il Sab 4 Dic 2010 - 19:26, modificato 1 volta

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Sab 4 Dic 2010 - 19:14

@gigi6c ha scritto:Salve, ho visto che piacciono gli amplificatori di John Linsley Hood;
Ciao vorrei farti i miei personali complimenti, ma non so se hai notato che la pcb da te postata ha una risoluzione bassissima tanto da non poter individuare e vedere i componenti montati.Almeno io non ci sono riuscito.Non credo sia scala 1:1 mi sembra veramente piccola.
Cqm mi cimento anche io con gli ampli, e sono patito per quelli in pura calsse "A" possibilmente single ended, e semplicissimi da realizzare in quanto mi diverto ad assemblarli on-air.
Uno dei mie lavori
Spoiler:


LO SCHEMA

Lo posto non per distrarre la discussione ma xche sono rimasto deluso dalle prestazioni.e sopratutto xche nasce dai principi del MITICO John Linsley Hood
Sarei felice se tu gli dessi un'occhiata ed esprimere le tue osservazioni.
Saluti.

Eccoti il link diretto La misura originale è; 170mm * 270mm circa
http://img686.imageshack.us/img686/1254/layoutmontaggiocomponen.jpg

http://img163.imageshack.us/img163/6753/jlhlayoutdarealizzare.jpg

http://img11.imageshack.us/img11/1245/schemaelettricojlhal.jpg

Realizzalo e appena finito ti darò tutte le dritte per l'allineamento etc BYE Wink


Ultima modifica di jjohn il Sab 4 Dic 2010 - 20:02, modificato 1 volta

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Queste sono le immagini dirette a grandezza naturale!!

Messaggio  jjohn il Sab 4 Dic 2010 - 19:35

eccoti le immagini a grandezza naturale, una volta che hai fatto doppio clic sull'immagine per andare al link diretto, devi fare un'altro doppio clic per avere l'immagine a grandezza naturale, da questo punto puoi iniziare a stampare il circuito








BUON LAVORO!! (PROVA A STAMPARLE COSI' LE VEDRAI MEGLIO) Wink




jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  gigi6c il Dom 5 Dic 2010 - 7:15

grazie molte della tua disponibilità, e che sul tuo primo post se con il doppio clic vai sul server dove è appoggiata l'immagine e provi a rifare doppio cli non succende nulla.Inoltre le mie foto ed il circuito io le vedo intero, mentre tu no , ora invece io vedo a metà il tuo nuovo post , ma sti PC!!!!!!!!!!!!.
grazie cqm e complimentoni.

gigi6c
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Provincia (Città) : DIREI RU-MORE PIU CHE UMORE
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  madqwerty il Dom 5 Dic 2010 - 16:55

Gigi, è sufficiente che scarichi le immagini in locale, e le utilizzi tramite un qualsiasi visualizztore di immagini, con annesse funzioni di zoom, cosa che il forum ovviamente non può fare con la stessa efficacia Wink

rimanete in topic parlando SOLO del JLH please, ci sono altri topic per parlare di altro Wink

madqwerty
Moderatore
Moderatore

Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Lun 6 Dic 2010 - 0:29

@gigi6c ha scritto:grazie molte della tua disponibilità, e che sul tuo primo post se con il doppio clic vai sul server dove è appoggiata l'immagine e provi a rifare doppio cli non succende nulla.Inoltre le mie foto ed il circuito io le vedo intero, mentre tu no , ora invece io vedo a metà il tuo nuovo post , ma sti PC!!!!!!!!!!!!.
grazie cqm e complimentoni.

Ciao, certo che vedi le immagini a metà!! è normale, il forum non ha certe potenzialità!! Comunque mi scuso con il moderatore del fuori onda, rientrando nei panni (si fa per dire!!) di john Linsley e ovviamente dei suoi lavori BYE Wink

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  Telstar il Lun 6 Dic 2010 - 23:09

Caro John,
ho sempre voluto provare il "JLH del 69" e prima o poi mi toglierò lo sfizio Smile

Telstar
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 26.02.09
Numero di messaggi : 1691
Località : Milano
Provincia (Città) : Incerto
Impianto : Living:
Fanless PC > Infrasonic Quartet > MSB MVC > Firstwatt F3 + Classé CAP-100
Open baffle 2 vie attive con Beyma e Hemp | Software XO | cavi vari Siltech, DNM, autocostruiti |
Studio:
W7 PC > emu 1212m (Amanero USB work in progress) > audio-gd DAC19DSP > CK2III con finali Rohm > AT W1000X |

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  jjohn il Mar 7 Dic 2010 - 10:23

@Telstar ha scritto:Caro John,
ho sempre voluto provare il "JLH del 69" e prima o poi mi toglierò lo sfizio Smile

Ciao, Se devo dare un giudizio del JLH devo dire che in termini sonori è ottimo, poi naturalmente si può fare di più, ma stando ad allora ovvero a quel tipo di tecnica che è di qualità tutt'altro che trascurabile, posso dire che è eccelso!! è molto importante la corrente a riposo ed è molto importante la dissipazione, si parla di carico attivo!! comunque realizzarlo non ti deluderà!! io me li vendo e a gente che di amplificatori ne ha di diverse specie Wink

jjohn
Interessato
Interessato

Data d'iscrizione : 09.11.10
Numero di messaggi : 46
Località : Missouri
Impianto : Motore Stellare

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  aris69 il Mer 12 Gen 2011 - 21:00

Cosa ne pensate del mio prototipo a stato embrionale??
primo tr=BC212
secondo tr=2n1711
coppia finali=TIP3055


John un commento sui transistor!! Ho voluto mantenere quel sapore di antico Very Happy a parte i finali.

aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Occupazione/Hobby : Treasure Hunters
Provincia (Città) : tutto OK!!!
Impianto : in firma

Tornare in alto Andare in basso

Re: John Linsley Hood

Messaggio  kromweb il Ven 14 Gen 2011 - 23:00

E' possibile sapere di che materiale è il frontale e lo spessore?


kromweb
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.10
Numero di messaggi : 845
Località : Genova
Impianto : Diffusori: Klipsch F-2
Giradischi: Audio-Tecnica AT-PL 120
Testina: Shure M97x
DIY__ Audio
Pre/Ampli per Cuffie: Prhead 412
Preamplificatore a Valvole: AK-47 (Raytheon 5670)
Ampli: Ira (Hypex 180HG)
DIY__Cinema
Preamplificatore: Devil's Gain (LME 49710)
Ampli: Katia70 V.P. (LM3886)

Tornare in alto Andare in basso

Pagina 1 di 3 1, 2, 3  Seguente

Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto

- Argomenti simili


Permesso di questo forum:
Non puoi rispondere agli argomenti in questo forum
