BHL Fostex FE108E Sigma – La costruzione

Condividi

descriptionBHL Fostex FE108E Sigma – La costruzione

more_horiz
Sono alle prese con un nuovo progettino: le BHL con i Fostex FE108E Sigma.
La costruzione seguirà il progetto originale Fostex , lo potete trovare qui: http://www.fostexinternational.com/docs/speaker_components/pdf/recom_enclose/108ez_encl.pdf
Per il posizionamento del fonoassorbente seguirò come indicato qui : http://digilander.libero.it/giovannidefilippo/progetti/FE108EZ_BLH/FE108EZ_BLH.htm

Il primo passo è stato il taglio del legno, fortunatamente ho trovato una falegnameria a 50Km da casa mia che produce su commissione anche box per diffusori, sono i fratelli Margotto http://www.margottofratelli.it/ , sono andato a trovarli ed ho conosciuto Davide la persona che si occupa della costruzione dei box, molto disponibile, preparato , ma sopratutto appassionato di hi-fi e senza nessun problema mi ha tagliando tutti i pezzi per i box, qualità e professionalità ad un buon prezzo.

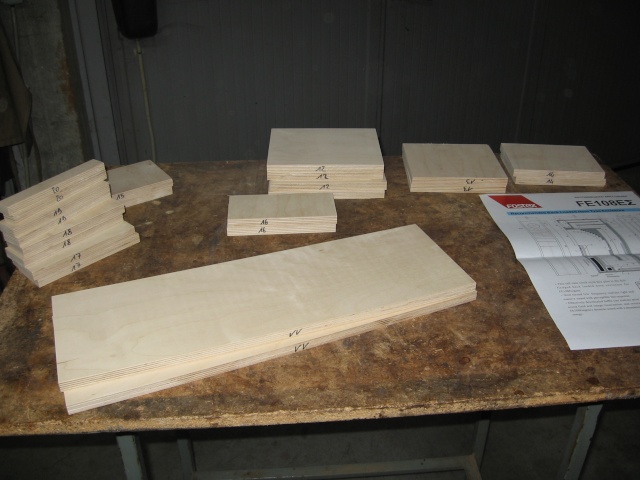

Ecco tutto i materiale che ho portato a casa:



Cercherò di mettere le foto e la descrizione durante le varie fasi di lavorazione, ovviamente tutti i consigli sono sempre ben accetti.

Si parte con la costruzione! Very Happy
Ciao
Marco

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Buon viaggio!!! Smile

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
aspettavo da tempo un bel progetto fostex ben dettagliato con foto, ti seguirò. Oki

Ti stimo fratello Very Happy

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Grande Marco!!! Oki

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Complimenti... finalmente il tuo materiale è arrivato! Buon assemblaggio! Smile

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Partiamo con la costruzione, cercherò di descrivere le varie fasi, voglio sottolineare che non sono un esperto falegname e quindi tutte quello che scrivo è sempre da valutare e verificare, sicuramente ci possono essere delle tecniche migliori.
Un elemento fondamentale è tanta pazienza, direi una bella dose massiccia, non bisogna assolutamente avere fretta.
Come prima fase bisogna studiarsi bene lo schema, se avete possibilità fatevi una bella stampa così da averlo sempre a portata di mano.
Se non lo ha già fatto chi ha tagliato i pezzi (come nel mio caso) è molto utile numerare tutte le parti come nello schema, in modo da vere il riferimento del pezzo senza ogni volta misurare .

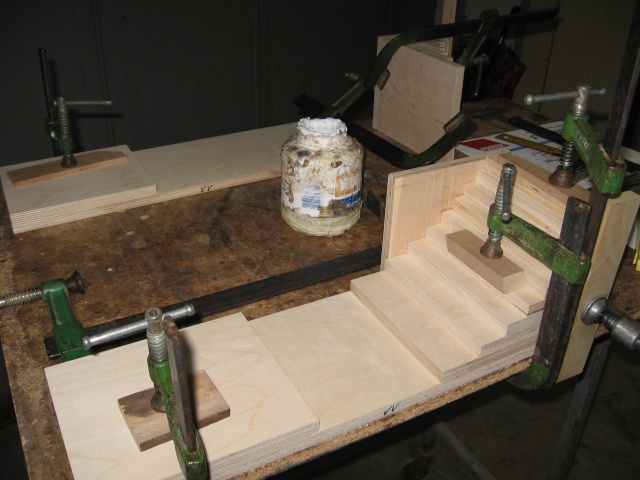

Ho iniziato incollando le parti centrali della tromba, ho preso tutti i pezzi interessati 11,12(x2),13,14,15,16,17,18,19,20, ho verificato la posizione di tutti, li ho spalmati di colla usando il pennello, ho assemblato il pacco ed ho cercato di fissare tutto con i morsetti … che impresa ragazzi appena stringevi un morsetto una delle parti si muoveva o ruotava, vi sconsiglio questa strada , meglio incollare duo o tre pezzi alla volta aspettare che si asciughi e poi procedere con altri due o tre pezzi fino alla fine, si impiega il doppio del tempo, ma il risultato è assicurato, comunque sono riuscito ad uscirne aiutandomi con degli appoggi laterali in modo da tenere tutto ben fermo









Ho aggiunto anche le parti 23 e 6, il pezzo 6 l’ho incollato al centro ed ho verificato con una squadretta che sia in squadra

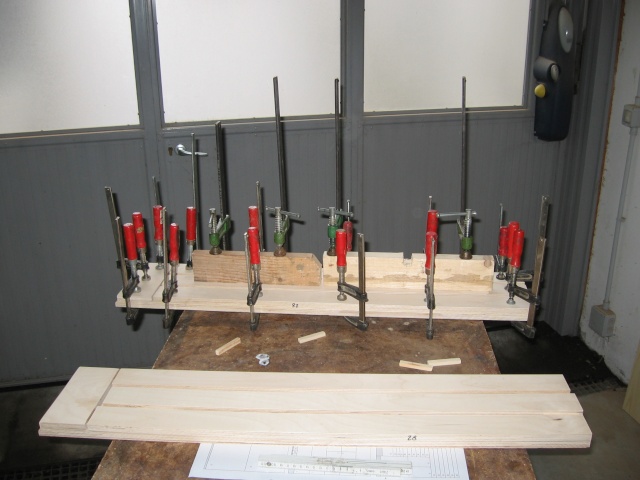

Ho messo tutto da parte che si asciughi ed ho proseguito con la parte posteriore pezzi 10, 28 (x3), 9 , verificato sempre prima il posizionamento e poi spalmata la colla e fissate tutte le parti, unica accortezza è di mettere bene a filo i pezzi 28 e distanziarli di 10mm ho usato degli spessori così da evitare movimenti





Ho continuato con i pezzi interni 2 ,26; 2,21; 5,22 , incollando e verificando sempre con una squadra sia il centro che la perpendicolarità



Ciao alla prossima puntata Wink
Marco

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Quasi finito !!! Very Happy

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Bella lì marco! Quand'è che ce li fai ascoltare?! Razz

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Marco grande!!! ottimo lavoro da vero falegname!!! Clap

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
ammazza quante cagne Shocked io ne ho tre in tutto.. Embarassed (ma almeno buone, quelle verdi come le tue).
L'unica piccola idea per contribuire è la posizione degli spinotti sulle casse: in alto come da progetto sono veramente antiestetici con i cavi di potenza appesi, e quello che risparmi nel non farli uscire più in basso seguendo il condotto lo perdi in una maggiore lunghezza del cavo tra ampli e casse (quasi un metro se li vuoi lasciare per terra) Smile

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Gande Marco!! Oki Beer
Eheh.. valvole in SET, fullrange... hai imboccato la strada giusta! Wink
Il posizionamento e il materiale usato da Giovanni è frutto di lunghe prove fatte da lui sul 108 e da me sul 103... E' un'ottima base di partenza ma non è detto che sia adatta ai tuoi gusti, al tuo setup e al tuo ambiente. Prima di chiudere definitivamente il pannello, meglio fare delle prove tenendo unito il pannello laterale non incollato con delle morse.

Ehm... Cagne? sono i serragiunti? qui li chiamiamo "sergenti" Lol eyes shut

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
@Finez ha scritto:
Quasi finito !!! Very Happy
Magari... è solo l'inizio , ora viene il bello Wink

@Tassadar ha scritto:
Bella lì marco! Quand'è che ce li fai ascoltare?! Razz
Nel prossimo meeting lacustre le porterò sicuramente Smile

@rattaman ha scritto:
Marco grande!!! ottimo lavoro da vero falegname!!! Clap
Troppo gentile ... sono alle prime armi

@caliber ha scritto:
ammazza quante cagne Shocked io ne ho tre in tutto.. Embarassed (ma almeno buone, quelle verdi come le tue).
L'unica piccola idea per contribuire è la posizione degli spinotti sulle casse: in alto come da progetto sono veramente antiestetici con i cavi di potenza appesi, e quello che risparmi nel non farli uscire più in basso seguendo il condotto lo perdi in una maggiore lunghezza del cavo tra ampli e casse (quasi un metro se li vuoi lasciare per terra) Smile
Non li vedo molto bene i cavi che girano all'interno della tromba, li lascio fuori come nel progetto originale Wink

@Vincenzo ha scritto:
Gande Marco!! Oki Beer
Eheh.. valvole in SET, fullrange... hai imboccato la strada giusta! Wink
Si, la mia concezione di hi-fi stà cambiando, preferisco pochi watt di qualità con diffusori efficenti e la sorgente analogica mi piace sempre di più Smile

@Vincenzo ha scritto:

Il posizionamento e il materiale usato da Giovanni è frutto di lunghe prove fatte da lui sul 108 e da me sul 103... E' un'ottima base di partenza ma non è detto che sia adatta ai tuoi gusti, al tuo setup e al tuo ambiente. Prima di chiudere definitivamente il pannello, meglio fare delle prove tenendo unito il pannello laterale non incollato con delle morse.
Ok, proverò !

@Vincenzo ha scritto:

Ehm... Cagne? sono i serragiunti? qui li chiamiamo "sergenti" Lol eyes shut
Da noi le cagne/cagnette sono le pinze giratubi Laughing

Ciao
Marco

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Laughing Laughing
effettivamente nel progetto che avevo realizzato io il percorso era meno "tortuoso" più che altro perchè lo sbocco è posteriore e quindi la tromba è girata, non mi aveva però creato problemi far girare il cat5 incollato con vinavil a lato nell'angolo.
Il bello del diy è proprio questo: ognuno apporta modifiche secondo il proprio gusto e proprie fisime Smile.... nella tromba mi ero smussato tutti gli spigoli interni e raccordato gli angoli per "aiutare" l'aria nel suo percorso d'uscita I see Smile

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Proseguiamo con la costruzione.
Come avrete visto nella parte anteriore dei diffusori bisogna inserire della sabbia tra i pezzi 7,8,18 per comodità ho tagliato i pezzi 24 e 25 lunghi rispettivamente come i pezzi 8 e 18 ed ho chiusa la parte superiore con due pezzi da 170x50mm in modo da creare un contenitore per la sabbia, una foto rende meglio l’idea (solo solo appoggiati non incollati)


Qui ci sono i pezzi tagliati ed incollati, 2+21, 2+26+18, 25+8+pezzo tagliato, 24+7+pezzo tagliato

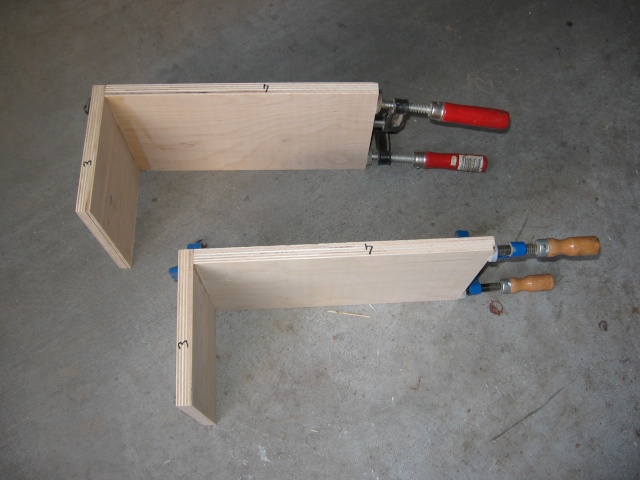

Procediamo con i pezzi 3+4

e con la parte posteriore + (22+5) . Metterò tra parentesi le parti già incollate in precedenza.

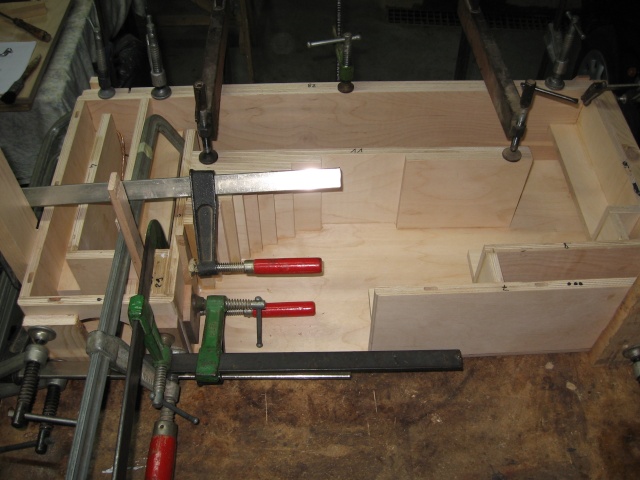

A questo punto ho preso un fianco del box ed ho iniziato con l’assemblaggio della parte bassa quindi i pezzi (2+26+18) + (25+8+pezzo tagliato) + (24+7+pezzo tagliato) e poi con la parte alta 1+(2+21) , la parte centrale è li solo come contrappeso non è ancora incollata

Si prosegue con l’incollare la parte (3+4) con (2+21)

Prima di fissare la parte posteriore è meglio forarla inserire le boccole e saldare anche i fili così abbiamo tutto già pronto

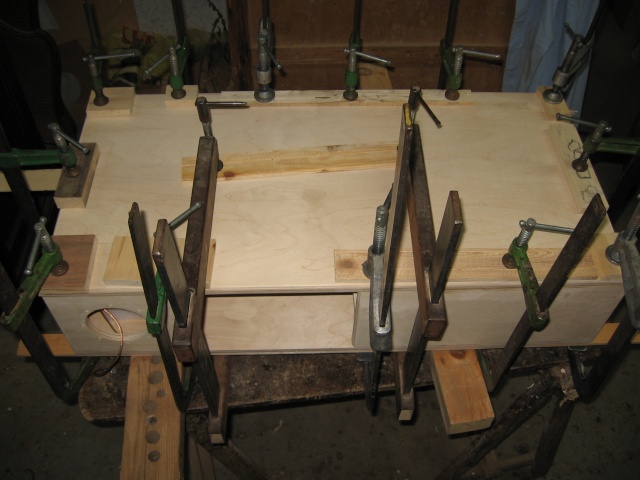

Si procede quindi con l’incollaggio della parte posteriore con il resto del box

Si può ora incollare la parte centrale della tromba

E tutti i piccoli pezzettini 29

Ecco il risultato dopo una notte di asciugatura

Ed infine ho ritagliato tutti i pezzetti di filtro per cappa ed incollati all’interno come descritto QUI, ho usato della colla vinilica



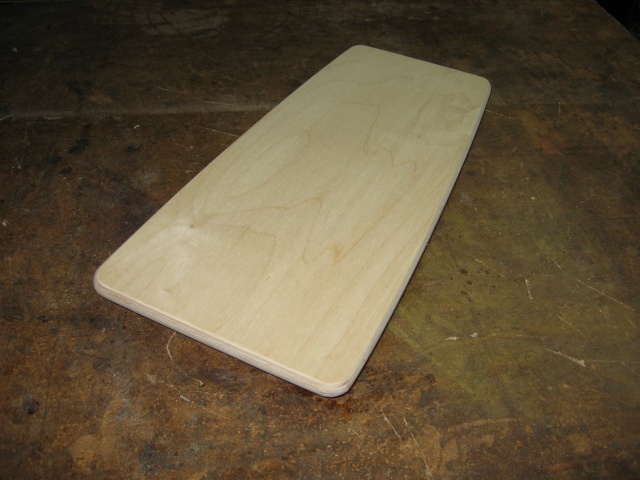

Queste sono le due basi d’appoggio che mi sono fatto fare con le relative punte, dove appoggerò i diffusori


... continua
Ciao
Marco

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Bravo Marco

Gran bel lavoro... alla fine riuniamo tutti i tuoi messaggi e li mettiamo in area progetti Oki

Ultima modifica di nd1967 il Gio 28 Ott 2010 - 17:19, modificato 1 volta

_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Lavoro ECCELLENTE, Marco! Benvenuto in un altro mondo! Wink

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
@Vincenzo ha scritto:
Lavoro ECCELLENTE, Marco! Benvenuto in un altro mondo! Wink

Questa frasi mettono in testa strane idee! Very Happy

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Lavoro bellissimo, complimenti!!! Very Happy

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Complimenti. Spesa totale?

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Prima della chiusura definitiva ho fissato con dei morsetti il pannello laterale ed ho montato l’altoparlante.
Per il fissaggio dell’altoparlante, ho segnato ai bordi del foro i due assi (orizzontale/verticale), a questo punto ho inserito l’altoparlante ed ho centrato i 4 fori delle viti che cadono sui due assi, in questo modo sono sicuro che è al centro del foro. Ho segnato il centro di tutti i fori, tolto l’altoparlante e con una punta da 2mm ho eseguito i fori ad una profondità di 10mm.
Ho collegato i diffusori all’impianto in modo da testare il corretto funzionamento e verificare che la diposizione interna del filtro cappa sia ottimale, in pratica le ascoltate per qualche giorno Smile
Tutto funziona correttamente ed il suono mi aggrada a questo punto ho deciso di chiudere definitivamente i box .

Ho riempito le due cavità anteriori di sabbia ( deve essere bene asciutta )


Ho pulito bene il bordo e spalmato il tutto di colla e poi la chiusura

Ho lasciato asciugare bene per una notte.

A questo punto si passa alla finitura, per me è stata la parte più lunga ed impegnativa, ho iniziato raccordando tutte le parti incollate con carta vetrata con grana 120 oppure 80 se c’era un po’ di più di materiale da rimuovere e cercando di togliere tutti i residui di colla.
Finita la parte grossa mi hanno consigliato di inumidire tutta la superficie con una spugnetta e aspettare poi che si asciughi il tutto in modo che si riapra il poro del legno. Piccolo trucco se vi capita mentre maneggiate i box di prendere qualche botta, appoggiate una spugnetta bagnata per qualche ora sulla parte dove ha preso la botta ed il legno ritorna a riempire i buco, una carteggiata e siete apposto, non funziona con graffi o botte troppo profonde, attenzione inoltre a non lasciare troppo (giorni) la parte bagnata il multistrato è sempre legno incollato e potrebbe danneggiarsi. Si prosegue con il carteggio finale con carta grana 280/320 fino a raggiungere una superficie bella liscia.
A questo punto si può procedere con la cera,l’ho presa non proprio bianca ma leggermente giallina, ho dato una prima passata ( stesura e lucidatura) ho aspettato una notte che si asciughi bene e poi una seconda passata.
Si procede con il montaggio definitivo degli altoparlanti, ho preferito saldare i fili ( attenzione che non saltino gocce di stagno o dissaldate sui coni perché sono di carta), si stringono le 8 viti ed il gioco è fatto!
Dopo aver trasportato faticosamente i box dal garage in casa li ho pesati, 24,5 Kg l’uno, due belle bestioline.

Un riepilogo sui costi:
- Multistrato di betulla + taglio box: 140euro (contattate http://www.margottofratelli.it/ per maggiori dettagli )
- Filtro per cappa: 20 euro
- 6 punte Ciare: 16 euro
- 2 coppie connettori da pannello Ciare YCD 300: 10 euro
- Colla, cera: 10 euro
- Coppia di Fostex Fe108Sigma 241,90 euro prese su ebay da AudioConnexion ( veloci ed ottimo imballo )
Totale: 437,90 euro

Ecco le foto dei box finiti:















E’ difficile raccontare l’emozione e la soddisfazione nel sentirle suonare, per non parlare della qualità che per me è spettacolare, sono pienamente soddisfatto del mio lavoro, tanta fatica e tempo dedicato sono ampiamente ripagati dopo il primo ascolto.
Ciao
Marco

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
stupende!!!!! Dribbling mamma mia un opera d'arte....

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
@Dreamflyer ha scritto:
Ecco le foto dei box finiti:

Shocked Stupende, sei un artista!
(commento in contemporanea con Gennaro e abbiamo scritto praticamente la stessa cosa)

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Splendidi, davvero spledidi!!!

Oki Oki Oki

Complimenti per la realizzazione!!!

Clap Clap Clap

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
Bellissime, complimenti!!! Clap Clap Clap Clap Clap

descriptionRe: BHL Fostex FE108E Sigma – La costruzione

more_horiz
che belle! Ogni volta che vedo le vostre nuove realizzazioni in ambito diffusori mi viene voglia di provare anche a me (impossibile ora come disponibilità di tempo), e poi sono molto attratto dai monovia... Complimenti!
